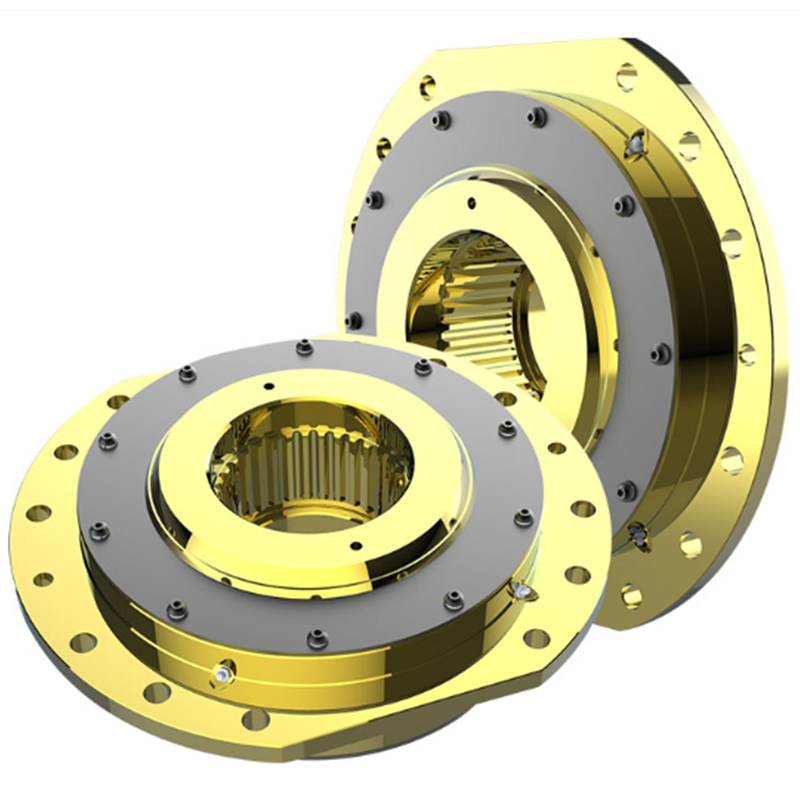

Муфта барабана
Муфта барабана (за рубежом называется Drum Coupling / Barrel Coupling, Seiltrommelkupplung) — это специальная муфта в механизме подъёма крана, соединяющая тихоходный выходной вал редуктора с канатным барабаном. Она должна не только передавать большой крутящий момент, но и воспринимать большие радиальные усилия, создаваемые нагрузкой от барабана и стального каната, одновременно являясь шарнирной опорой, компенсирующей монтажные отклонения и деформацию металлоконструкции под нагрузкой.
Описание
маркер
Муфта барабана (за рубежом называется Drum Coupling / Barrel Coupling, Seiltrommelkupplung) — это специальная муфта в механизме подъёма крана, соединяющая тихоходный выходной вал редуктора с канатным барабаном. Она должна не только передавать большой крутящий момент, но и воспринимать большие радиальные усилия, создаваемые нагрузкой от барабана и стального каната, одновременно являясь шарнирной опорой, компенсирующей монтажные отклонения и деформацию металлоконструкции под нагрузкой; это один из наиболее ответственных передаточных узлов механизма подъёма.
Выпускаемая нашей компанией муфта барабана с бочкообразными роликами по конструкции соответствует немецкой технической спецификации SEB 666212 «Шарнирная муфта барабана» и полностью изготовляется по соответствующим стандартам DIN / EN (DIN 15020, DIN 6885-1, DIN 5480, DIN EN 10083, EN 10204 и др.); присоединительные размеры взаимозаменяемы с однотипной продукцией европейских брендов MALMEDIE, RINGFEDER и др., что делает её идеальным выбором для экспортных кранов и механизмов подъёма ключевых проектов в Китае.
1.Передача большого крутящего момента: передача усилия осуществляется за счёт геометрического замыкания бочкообразных роликов из закалённой стали; максимальный передаваемый крутящий момент достигает 815 000 Н·м (для особо тяжёлого режима может быть увеличен примерно до 1 000 000 Н·м).
2.Восприятие больших радиальных нагрузок: сама муфта образует одну из опор барабана (плавающий конец); максимальная радиальная нагрузка достигает 490 000 Н.
3.Шарнирная компенсация: бочкообразная поверхность роликов позволяет ступице качаться относительно корпуса; угловая компенсация ≤ 1°, осевое перемещение 3–8 мм; статически неопределимое трёхопорное соединение «вал редуктора — барабан» преобразуется в статически определимую систему, что защищает вал редуктора, подшипники и зубчатые колёса.
4.Стандартная взаимозаменяемость: изготовляется по спецификации SEB 666212; присоединительные размеры соответствуют размерам продукции ведущих европейских брендов, что обеспечивает взаимозаменяемость запасных частей.
