Грейфер
Грейфер (Grab Bucket / Grab) — это специальный грузозахватный орган крана, состоящий из двух или более открывающихся и закрывающихся челюстей (створок), образующих полость для захвата материала и предназначенный для захвата и выгрузки сыпучих материалов за счёт раскрытия и закрытия челюстей. При загрузке челюсти смыкаются в штабеле материала, и материал захватывается внутрь ковша.
Описание
маркер
Грейфер (Grab Bucket / Grab) — это специальный грузозахватный орган крана, состоящий из двух или более открывающихся и закрывающихся челюстей (створок), образующих полость для захвата материала и предназначенный для захвата и выгрузки сыпучих материалов за счёт раскрытия и закрытия челюстей. При загрузке челюсти смыкаются в штабеле материала, и материал захватывается внутрь ковша; при выгрузке челюсти раскрываются в подвешенном состоянии, и материал свободно высыпается. Работа грейфера не требует ручной строповки и перемещения груза, отличается высокой степенью автоматизации, высокой производительностью погрузочно-разгрузочных работ и безопасностью; это ключевое грузозахватное устройство для навалочных грузов в портах, на металлургических заводах, электростанциях, в горнодобывающей промышленности, промышленности строительных материалов и других отраслях.

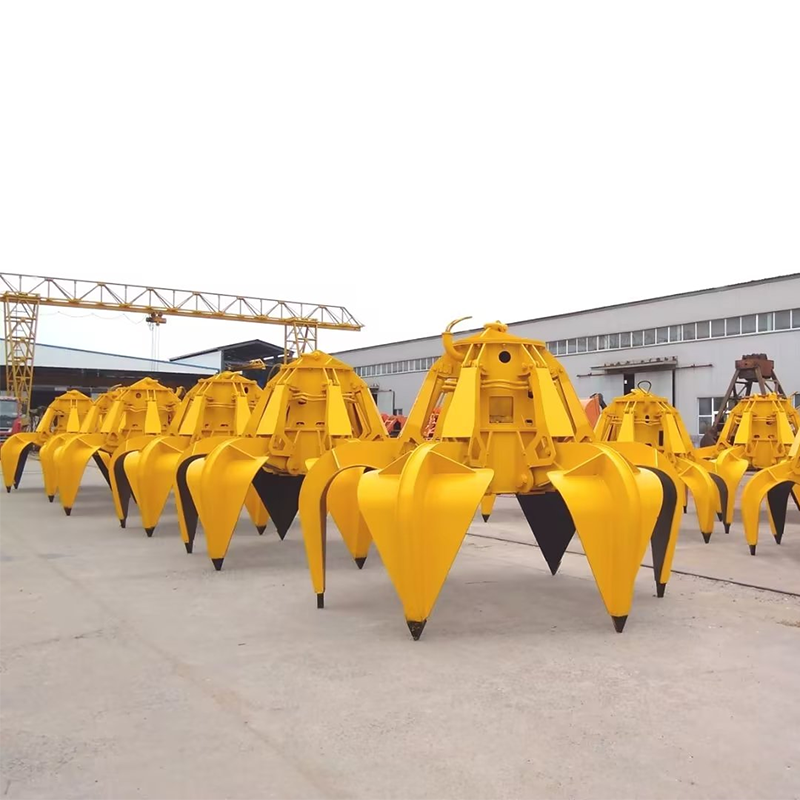

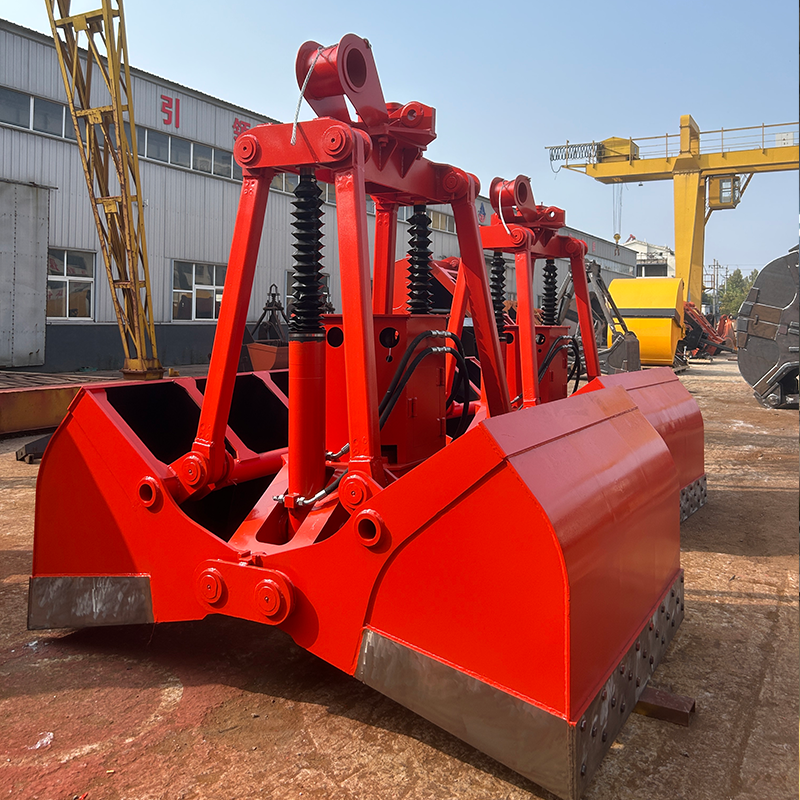

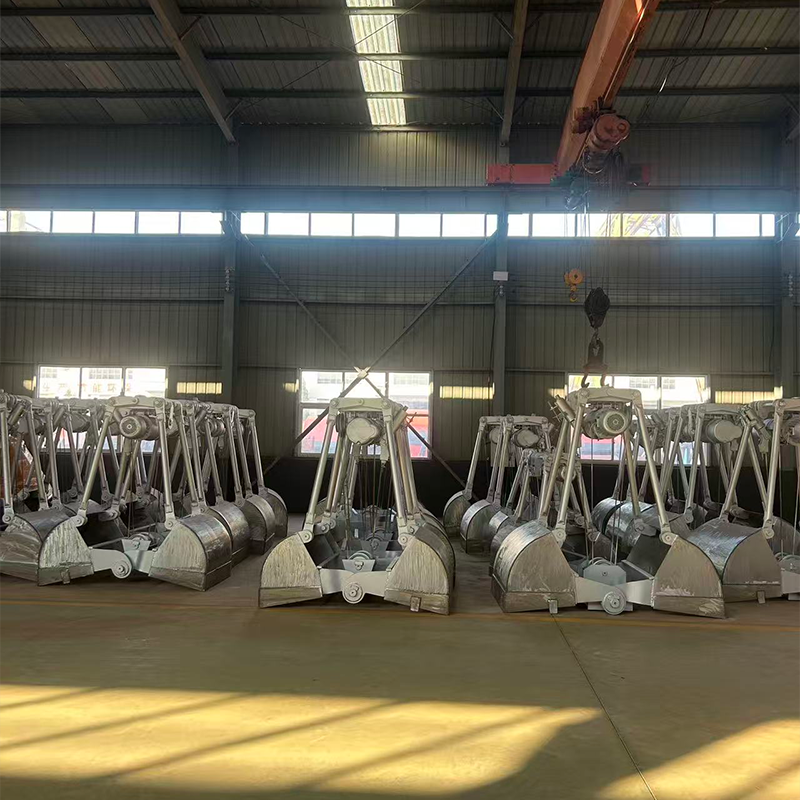

Наша компания производит полную гамму крановых грейферов: канатные (одно-, двух-, четырёхканатные, двух- и многочелюстные), грейферы с электроприводом, электрогидравлические двухчелюстные, электрогидравлические многочелюстные (лепестковые/ромашковые), грейферы с радиоуправлением, ножничные/клещевые, из нержавеющей стали, а также специальные: для лесоматериалов, прямоугольные для очистки, герметичные, подводные землечерпательные и др. Корпус ковша сваривается из низколегированной высокопрочной стали Q345B/Q355B, режущая кромка (нож) изготавливается из износостойкой стали NM400/NM500 или имеет наплавленный износостойкий слой (твёрдость ≥55 HRC), пальцы шарниров — из улучшенной легированной стали, втулки — из подшипниковой стали; проектирование ведётся по насыпной плотности материала с разделением на пять классов: особо лёгкий, лёгкий, средний, тяжёлый, особо тяжёлый; стандартная ёмкость ковша 0,5–30 м³, для кранов грузоподъёмностью 3–70 т; возможно специальное проектирование по параметрам крана и характеристикам материала заказчика, изготовление по чертежам и образцам.
1.Широкий ассортимент: по типу привода охватывает четыре большие группы — канатные (одно-/двух-/четырёхканатные), с электроприводом, электрогидравлические, с радиоуправлением; по типу челюстей — двухчелюстные, многочелюстные (4–8 челюстей), ножничные, для лесоматериалов, прямоугольные для очистки, герметичные и др.; могут агрегатироваться с различными портальными кранами, мостовыми/козловыми кранами, судовыми кранами и экскаваторами.
2.Проектирование по классам материала: в строгом соответствии с насыпной плотностью материала (от <0,8 до >2,8 т/м³) ёмкость и собственная масса проектируются по пяти классам; коэффициент захвата двухчелюстного грейфера (отношение массы материала к собственной массе грейфера) достигает 1,5–1,9, коэффициент заполнения ковша — более 95%.
3.Износостойкость и долговечность: режущая кромка из износостойкой стали или с наплавкой твёрдостью ≥55 HRC, режущие зубья съёмные; пальцы из улучшенной стали 40Cr и втулки из подшипниковой стали; централизованная смазка шарниров; специальное упрочнение против двух основных источников отказов — износа пальцев (около 40% отказов) и износа режущей кромки (около 30%).
4.Полный набор стандартов и сертификатов: соответствие GB/T 35975, GB/T 39622, JT/T 403, проектирование по GB/T 3811 и FEM/EN 13001; экспортная продукция имеет сертификат CE, возможна сертификация классификационных обществ CCS, ABS, DNV, BV и независимая инспекция SGS.
связаться с нами
