С-образный захват
С-образный захват (C-Hook, также называемый С-образным грузозахватным приспособлением, крюком для рулонов, Coil Lifter) — это специальное грузозахватное приспособление крана, по форме напоминающее букву «C», предназначенное для горизонтальной (лежачей) транспортировки рулонных материалов: стальных, алюминиевых, медных рулонов, бумажных рулонов, рулонов проволоки и т. п.
Описание
маркер

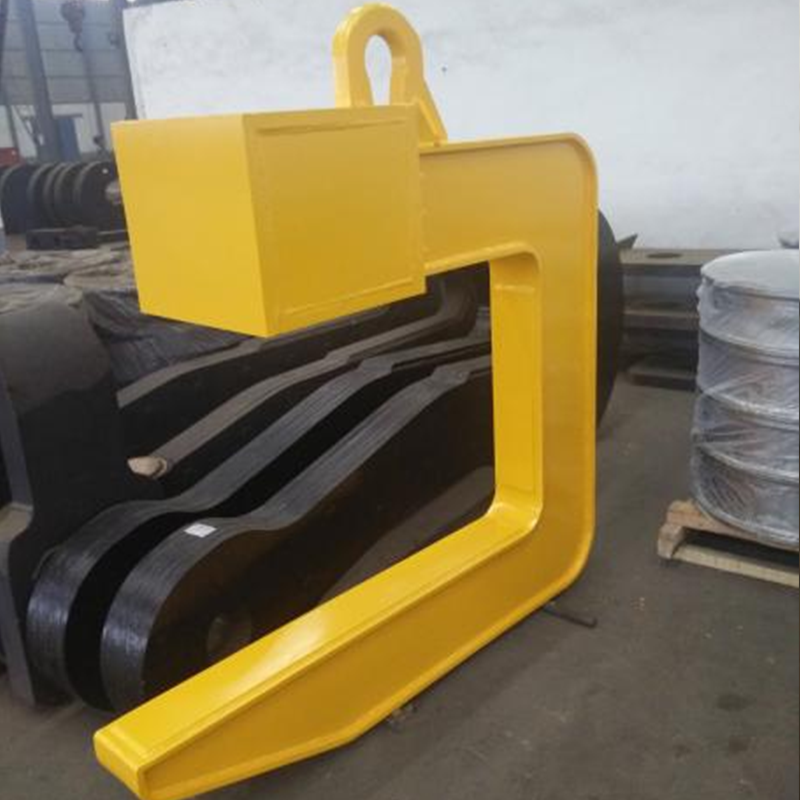

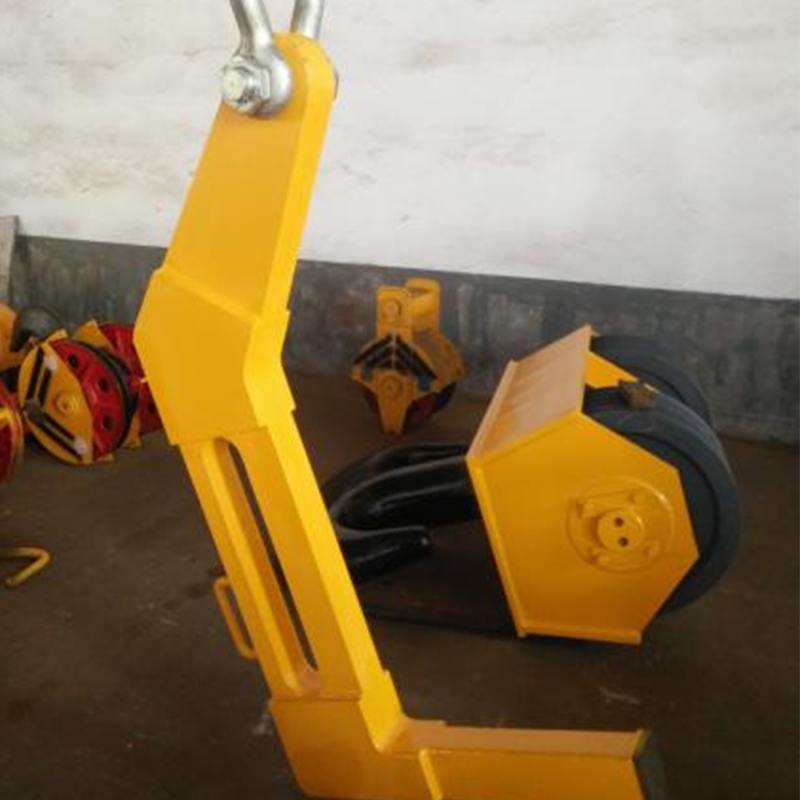

С-образный захват (C-Hook, также называемый С-образным грузозахватным приспособлением, крюком для рулонов, Coil Lifter) — это специальное грузозахватное приспособление крана, по форме напоминающее букву «C», предназначенное для горизонтальной (лежачей) транспортировки рулонных материалов: стальных, алюминиевых, медных рулонов, бумажных рулонов, рулонов проволоки и т. п. При работе нижнее плечо крюка горизонтально вставляется в центральное отверстие рулона; кран поднимает верхнюю проушину, и весь рулон поднимается; задний противовес на корпусе крюка автоматически регулирует балансировку, благодаря чему результирующий центр тяжести крюка и рулона всегда находится на одной вертикали с точкой подвеса, и самоуравновешенная транспортировка осуществляется без какого-либо привода.
С-образный захват имеет простую и рациональную конструкцию, гибкость в работе, удобство использования, безопасность и надёжность при транспортировке; он не требует ручной строповки и обвязки и является необходимой грузозахватной оснасткой для работы с рулонами на металлургических заводах, предприятиях холодной прокатки, заводах цветной металлургии, бумажных фабриках, складах, логистических терминалах и портах. Наша компания производит полную гамму С-образных захватов: однолистовые, коробчатые (сварные из двух листов), облегчённые I-образные, с цилиндрическим плечом для катанки, двойные С-образные, с электрическим поворотом, компактные плотнорядные, регулируемые вильчатые, а также жаростойкие, специальные для бумажных рулонов и другие специальные изделия. Основной корпус сваривается из качественной стали Q235B/Q345B/Q355B, коробчатое сечение обладает высоким сопротивлением изгибу и кручению; контактные поверхности могут оснащаться прокладками из полиуретана, резины, нейлона или медными/алюминиевыми накладками для защиты поверхности рулона; номинальная грузоподъёмность 1–50 т (возможно проектирование до 100 т); проектирование и проверка выполняются в соответствии с китайскими и зарубежными стандартами (EN 13155, GB/T 3811, ASME BTH-1); возможно изготовление по чертежам и образцам.
1.Самоуравновешивающаяся конструкция: задний противовес обеспечивает горизонтальное положение несущей балки в порожнем состоянии; под нагрузкой открытый конец естественно приподнимается примерно на 3°–5°; чем тяжелее рулон, тем устойчивее захват; чисто механическая конструкция, без привода, не требует технического обслуживания.
2.Лёгкая и прочная конструкция: коробчатое сечение сварено из качественного низколегированного стального листа и стальных труб, отличается хорошим сопротивлением изгибу и кручению и малой собственной массой; большие радиусы скругления в углах снижают концентрацию напряжений; для малой грузоподъёмности возможен однолистовой тип — экономичный и лёгкий.
3.Защита рулона от повреждений: на контактные поверхности плеча крюка могут устанавливаться полиуретановые, резиновые, нейлоновые накладки или мягкие прокладки из меди/алюминия; полное отсутствие повреждений поверхности холоднокатаного листа, оцинкованного листа с полимерным покрытием, нержавеющей стали, алюминиевых, медных и бумажных рулонов; прокладки крепятся болтами и заменяемы.
4.Полный набор стандартов и сертификатов: С-образный захват входит в область действия EN 13155 «Грузозахватные приспособления для нефиксированных грузов», проектируется и проверяется по EN 13155/EN 13001, экспортная продукция имеет сертификат CE; для североамериканского рынка возможно исполнение по ASME BTH-1/B30.20; каждая единица перед отправкой проходит статическое испытание при двукратной номинальной нагрузке.
