Крюк с проушиной

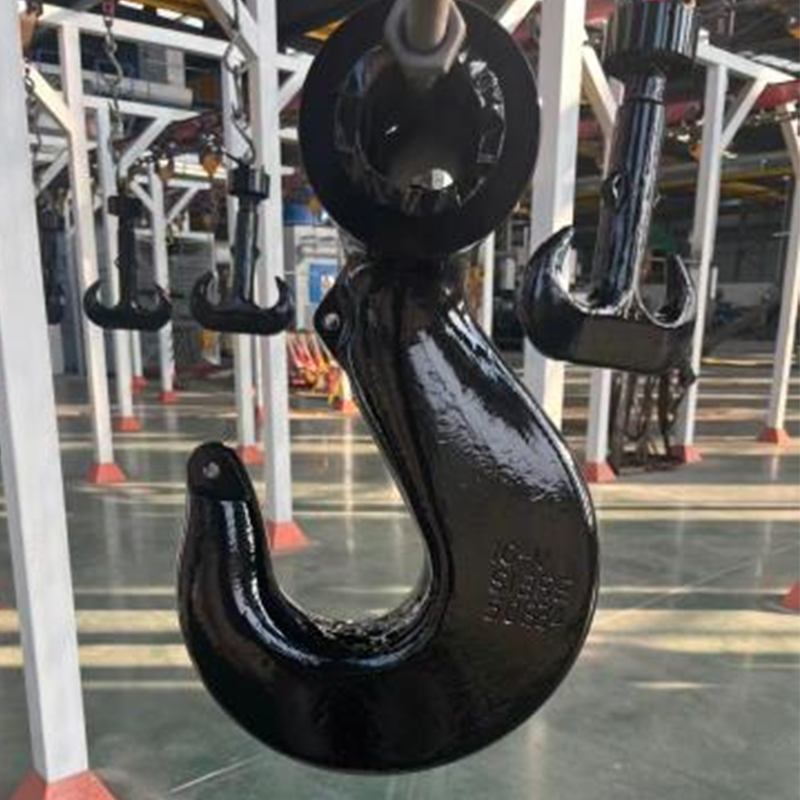

Крюк с проушиной (Eye Hook) — это крюк, верхняя часть которого выполнена в виде кованой проушины (отверстия под палец) и шарнирно соединена с верхним элементом посредством пальца: в отличие от прямоствольного крюка с резьбовым хвостовиком, комплектуемого крюковой гайкой и траверсой, крюк с проушиной не имеет резьбы на хвостовике.
Описание
маркер
Крюк с проушиной (Eye Hook) — это крюк, верхняя часть которого выполнена в виде кованой проушины (отверстия под палец) и шарнирно соединена с верхним элементом посредством пальца: в отличие от прямоствольного крюка с резьбовым хвостовиком, комплектуемого крюковой гайкой и траверсой, крюк с проушиной не имеет резьбы на хвостовике; проушина и тело крюка откованы заодно из цельного куска металла; при эксплуатации соединительный палец пропускается через отверстие проушины, и крюк шарнирно закрепляется на боковой щеке крана, вильчатом наконечнике грузоподъёмной балки, скобе или главном звене такелажной оснастки, при этом тело крюка может свободно качаться вокруг пальца; зев крюка оснащён пружинным предохранительным язычком (фиксатором), который после заведения стропа или цепи автоматически возвращается и закрывает зев, предотвращая случайное соскакивание стропа или цепи с крюка. Крюк с проушиной отличается простотой конструкции, удобством подвески и гибкостью действия; это широко применяемый тип крюка в качестве концевого элемента цепных/канатных стропов, на лёгких кранах и электрических талях, грузоподъёмных балках и контейнерных спредерах.
Крюки с проушиной нашей компании изготавливаются по немецкому стандарту: действующий стандарт — DIN 7540:1980 «Крюки с проушиной. Класс качества 5» (заменяет DIN 689 редакции 1975 г.); стандартная серия No.19–No.33 (класс 5, WLL 0,8–20 т; при применении высокопрочной легированной стали WLL для того же номера крюка может достигать 1,25–32 т); серия с увеличенной проушиной (Large Eye) No.34–No.43 из высокопрочной легированной стали, диапазон WLL — 40–400 т, предназначена для крупнотоннажных подъёмов и швартовных операций. Старый стандарт DIN 689:1975 «Крюки с проушиной» (класс качества 4, WLL 0,25–1,6 т, коэффициент запаса 5:1, горячее цинкование), хотя и заменён DIN 7540, по-прежнему имеет большой парк находящихся в эксплуатации изделий и потребность в замене на рынках Европы и в странах, использующих немецкое оборудование; наша компания продолжает поставки по чертежам и образцам.
Тело крюка изготавливается из стали 35CrMo (для экспорта возможны высокопрочные легированные стали 34CrMo4, 34CrNiMo6 и др., нержавеющая сталь — по требованию) методом цельной штамповки/ковки в подкладном штампе; проушина и тело крюка формуются заодно, волокна металла непрерывны по телу крюка; нормализация и улучшение; отверстие проушины обрабатывается расточкой, зев крюка и посадочное место язычка — механической обработкой; поштучная магнитопорошковая дефектоскопия, проверочное испытание при двукратной номинальной нагрузке; по умолчанию комплектуется пружинным предохранительным язычком, после дробеструйной обработки — грунтовка и жёлтая финишная краска (цвет тела крюка — по требованию).
1.Соответствие двум немецким стандартам: действующий DIN 7540 (класс 5) является основным, старый DIN 689 (класс 4) поставляется по чертежам и образцам для замены; продукция применяется на европейском рынке и на рынке немецкого оборудования.
2.Шарнирное соединение на пальце, простая подвеска: проушина надевается на палец — и крюк готов к работе, не требует комплектации гайкой, траверсой и упорным подшипником; тело крюка свободно качается вокруг пальца, монтаж и демонтаж быстрые.
3.Цельная ковка, язычок против соскакивания: проушина и тело крюка изготовлены цельной штамповкой, волокна непрерывны; пружинный язычок автоматически запирает зев, отвечая требованию безопасности о наличии предохранительного замыкающего устройства у крюка с проушиной.
4.Полный диапазон типоразмеров: No.19–No.43, WLL 0,25–400 т; поставляются как крюки с обычной, так и с увеличенной проушиной (Large Eye).
