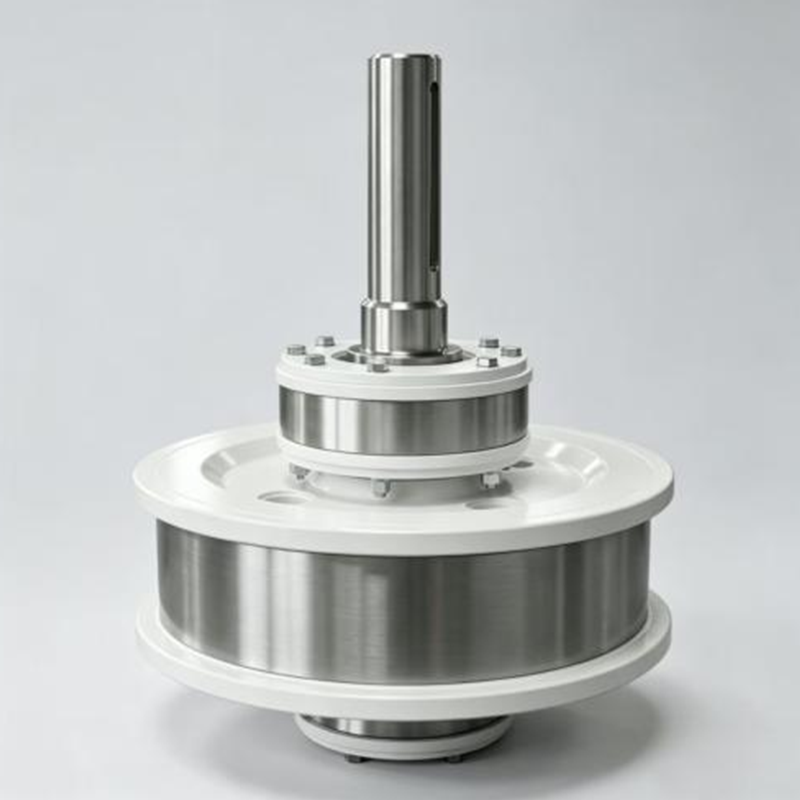

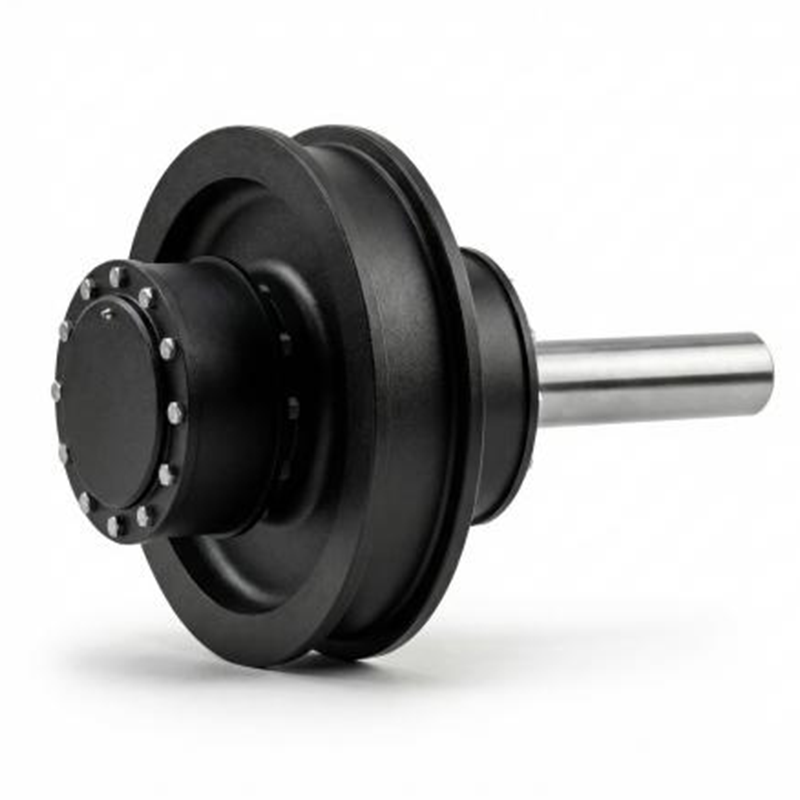

Комплект приводных ходовых колёс
Комплект приводных ходовых колёс (также называемый приводным комплектом ходовых колёс, Drive Wheel Set / Driven Wheel Assembly, нем. Treibradsatz) — это комплектный колёсный узел механизма передвижения кранов и рельсовых ходовых устройств, передающий движущее усилие и обеспечивающий качение всей машины по рельсу: состоит из ведущего ходового колеса с приводным зубчатым венцом, оси колеса (вращающейся или невращающейся), подшипников, корпусов подшипников (угловых букс), крепежа и элементов смазки.
Описание
маркер
Комплект приводных ходовых колёс (также называемый приводным комплектом ходовых колёс, Drive Wheel Set / Driven Wheel Assembly, нем. Treibradsatz) — это комплектный колёсный узел механизма передвижения кранов и рельсовых ходовых устройств, передающий движущее усилие и обеспечивающий качение всей машины по рельсу: состоит из ведущего ходового колеса с приводным зубчатым венцом, оси колеса (вращающейся или невращающейся), подшипников, корпусов подшипников (угловых букс), крепежа и элементов смазки. Крутящий момент электродвигателя после снижения частоты вращения редуктором передаётся либо через открытую шестерню, входящую в зацепление с зубчатым венцом колеса (исполнение со встроенными в ступицу подшипниками), либо через зубчатую муфту и карданный вал непосредственно на ось колеса (исполнение с вращающейся осью в угловой буксе), приводя ведущее колесо в качение по рельсу и перемещая тем самым весь кран.
Принципиальное отличие комплекта ведущих колёс от комплекта ведомых колёс: ведущее колесо имеет приводной зубчатый венец или приводной интерфейс на конце оси и участвует в передаче крутящего момента, ведомое колесо не имеет зубчатого венца и только воспринимает нагрузку при качении. Количество ведущих колёс на машине определяется из условия отсутствия проскальзывания (GB/T 3811 / нормы FEM требуют, чтобы сумма нагрузок на ведущие колёса была достаточной для предотвращения проскальзывания при пуске и торможении); обычно они располагаются диагонально и составляют примерно 1/4–1/2 от общего числа колёс; у четырёхколёсных кранов часто имеются два диагональных ведущих колеса, у крупнотоннажных тележечных механизмов доля ведущих колёс выше.
Комплекты ведущих ходовых колёс нашей компании изготавливаются по немецкой системе стандартов DIN, основной производственный диапазон — Φ200–800 мм, делятся на две серии: европейские стандартные комплекты ведущих колёс изготавливаются по стандартизованным конструкциям DIN 15079 (сферические роликоподшипники, с зубчатым венцом), DIN 15090 (колёсный узел), сопрягаются с европейскими концевыми балками и модульными механизмами передвижения; тяжёлые комплекты ведущих колёс изготавливаются по конструкциям DIN 15075/15079 с широкой поверхностью катания, комплектуются крупномодульным зубчатым венцом и вращающейся осью из 42CrMo4, применяются в металлургии, портах, литейном производстве и других условиях тяжёлого режима работы. Зубчатые венцы поставляются по DIN 15082 (-1 — болтовое соединение, -2 — напрессовка), соединительные фланцы карданных валов — по DIN 15452; запасные части для старого оборудования серии TGL 34965/34968 бывшей ГДР могут поставляться для замены по чертежам и образцам. Расчёт нагрузки на колесо — по DIN 15070, профиль поверхности катания — по DIN 15072.

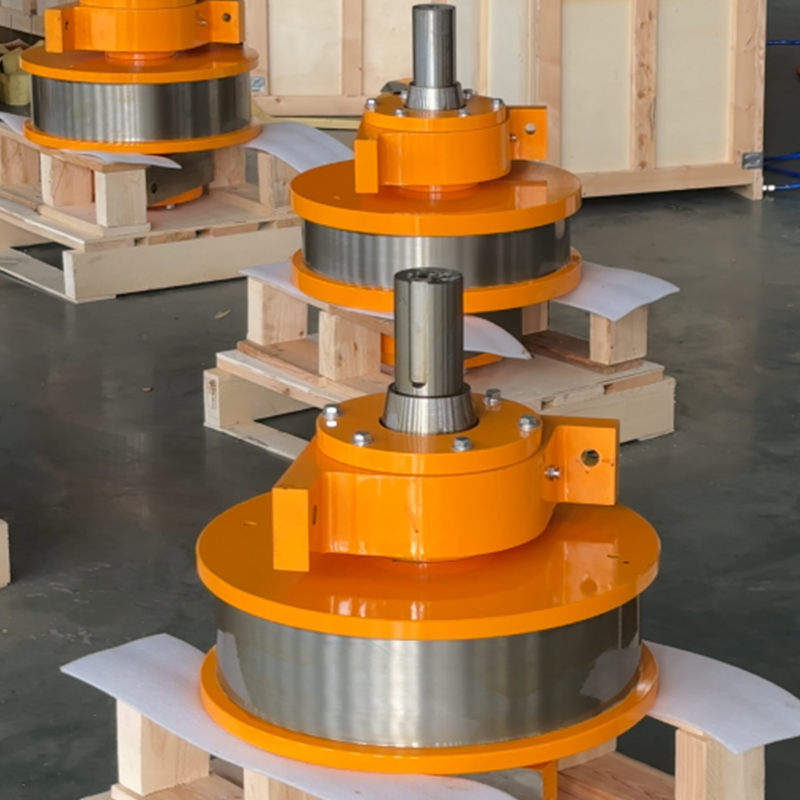

Колёсные узлы предварительно собираются и регулируются на заводе (зазор подшипников, биение зубчатого венца, контакт зацепления), перед отправкой проходят проверку проворачиванием без нагрузки и обкаткой, поставляются после общей антикоррозионной окраски; заказчику по прибытии достаточно соединить узел с концевой балкой и рамой тележки — не требуется сборка подшипников и регулировка зацепления на месте.
1.Комплектная предварительная сборка, установка по прибытии: ведущее колесо, зубчатый венец, ось колеса, подшипники и угловая букса поставляются комплектно с завода, зазор подшипников и зацепление зубчатого венца уже отрегулированы; достаточно ослабить болты разъёма буксы и заменить узел целиком.
2.Поставляются обе конструкции привода: исполнение со встроенными в ступицу подшипниками (DIN 15075/15079, привод от открытого зубчатого венца) и исполнение с вращающейся осью в угловой буксе (DIN 15090, привод через муфту/карданный вал) — обе могут поставляться по чертежам основного крана/машины.
3.Штампованные колёса, закалка зубьев: колесо изготавливается методом цельной штамповки + среднечастотная закалка поверхности катания HRC 45–55; зубчатый венец — штамповка с улучшением + закалка поверхности зубьев HRC 40–50, что обеспечивает износостойкость и сопротивление питтингу.
4.Две линии продукции, основной диапазон Φ200–800: европейская стандартная (45#/50#) + тяжёлая (65Mn/42CrMo), двухребордные, с цилиндрической/конической поверхностью катания, с болтовым/напрессованным зубчатым венцом — все исполнения.
