Комплект неприводных ходовых колёс
Комплект неприводных ходовых колёс (также называемый комплектом неприводных ходовых колёс, Idler Wheel Set / Non-driven Wheel Assembly, нем. Laufradsatz) — это комплектный колёсный узел механизма передвижения кранов и рельсовых ходовых устройств, не передающий движущее усилие и только пассивно катящийся при передвижении всей машины: состоит из ведомого ходового колеса без зубчатого венца, оси колеса (неподвижная ось-сердечник или вращающаяся ось), подшипников.
Описание
маркер

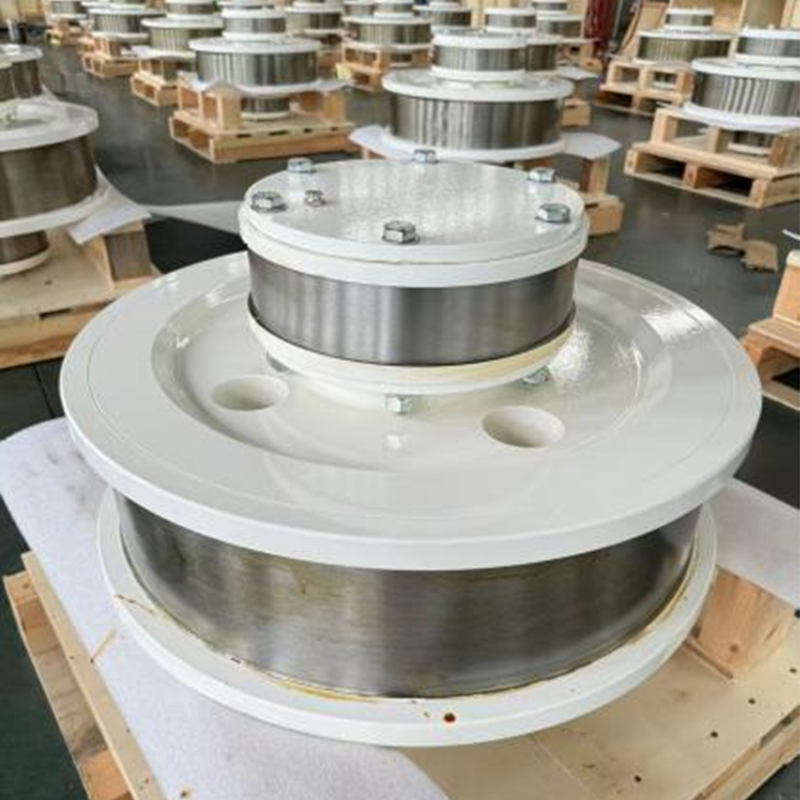

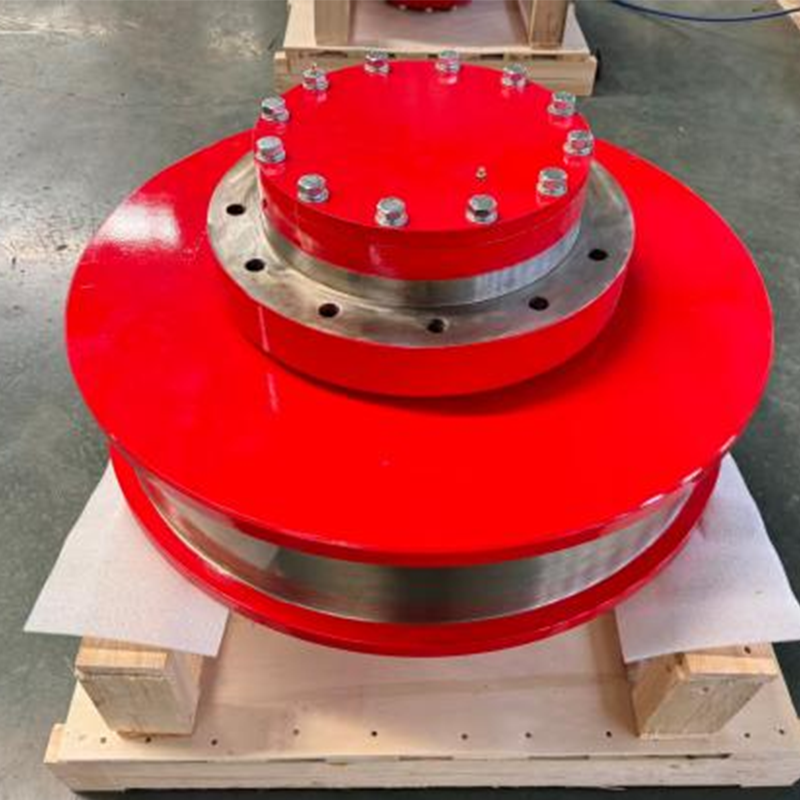

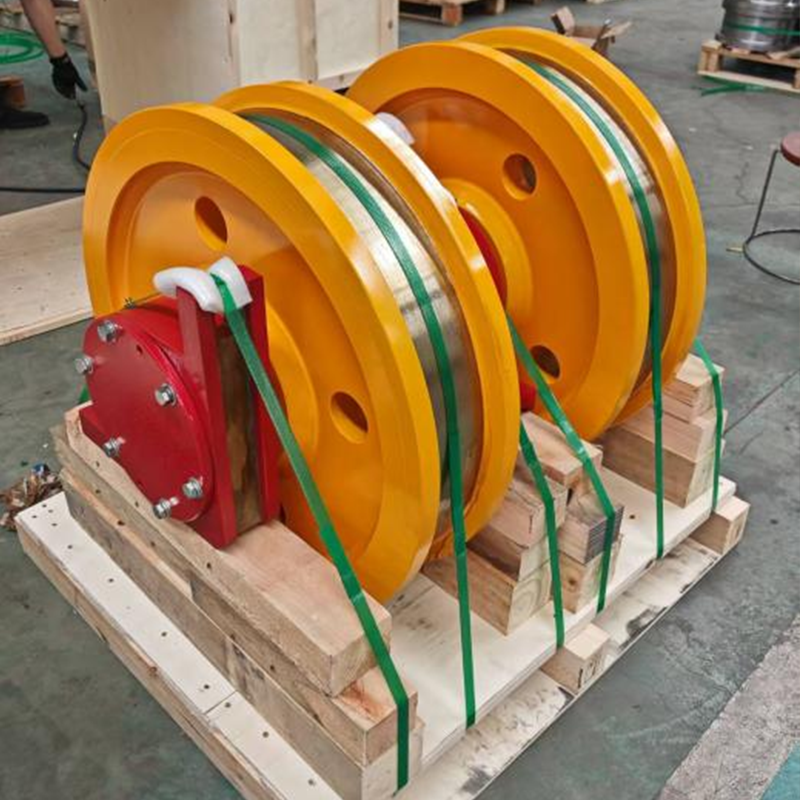

Комплект неприводных ходовых колёс (также называемый комплектом неприводных ходовых колёс, Idler Wheel Set / Non-driven Wheel Assembly, нем. Laufradsatz) — это комплектный колёсный узел механизма передвижения кранов и рельсовых ходовых устройств, не передающий движущее усилие и только пассивно катящийся при передвижении всей машины: состоит из ведомого ходового колеса без зубчатого венца, оси колеса (неподвижная ось-сердечник или вращающаяся ось), подшипников, корпусов подшипников (угловых букс), уплотнений и крепежа. В механизме передвижения электродвигатель через редуктор приводит в движение комплект ведущих ходовых колёс; комплект ведомых ходовых колёс не воспринимает крутящий момент, а только несёт вес всей машины, направляет её по рельсу и катится вместе с оборудованием.
Комплект неприводных ходовых колёс нашей компании изготавливаются по немецкой системе стандартов DIN, основной производственный диапазон — Φ200–800 мм, делятся на две серии: европейские стандартные комплекты ведомых колёс изготавливаются по стандартизованным конструкциям DIN 15078 (сферические роликоподшипники, без зубчатого венца), DIN 15090 (колёсный узел), сопрягаются с европейскими концевыми балками и модульными механизмами передвижения; тяжёлые комплекты ведомых колёс изготавливаются по конструкциям DIN 15074/15078 с широкой поверхностью катания, комплектуются осью-сердечником/вращающейся осью из 42CrMo, применяются на ведомой стороне тележек в металлургии, портах, литейном производстве и других условиях тяжёлого режима работы. Тело ходового колеса изготавливается по DIN 15049/15093, расчёт нагрузки на колесо — по DIN 15070, профиль поверхности катания выполняется по DIN 15072, монтаж оси — по DIN 15058; запасные части для старого оборудования серии TGL 34964/34968 бывшей ГДР могут поставляться для замены по чертежам и образцам. Колёсные узлы предварительно собираются и регулируются на заводе (зазор подшипников, уплотнения, проверка проворачиванием), перед отправкой проходят проверку на лёгкость вращения без нагрузки, поставляются после общей антикоррозионной окраски; заказчику по прибытии достаточно соединить узел с концевой балкой и рамой тележки — не требуется сборка подшипников на месте.
1.Без зубчатого венца, без регулировки зацепления: отсутствуют приводные зубчатые колёса и присоединение привода, не требуется регулировать зацепление зубьев, меньше точек отказа, простое обслуживание, экономичная цена; наиболее многочисленный тип колёсных узлов в механизмах передвижения.
2.Комплектная предварительная сборка, установка по прибытии: ведомое колесо, ось колеса, подшипники и угловая букса поставляются комплектно с завода, зазор подшипников уже отрегулирован; достаточно ослабить болты буксы и заменить узел целиком с помощью грузоподъёмных средств.
3.Взаимозаменяемость в паре с комплектом ведущих колёс: комплект ведомых колёс в исполнении с угловой буксой имеет такие же присоединительные размеры, как комплект ведущих колёс того же типоразмера; ведущие и ведомые колёса могут заказываться в паре и полностью заменяться целиком с помощью грузоподъёмных средств.
4.Две линии продукции, основной диапазон — Φ200–800: европейская стандартная (42CrMo4) + тяжёлая (65Mn/42CrMo), двухребордные, с цилиндрической/конической поверхностью катания, с неподвижной осью-сердечником/вращающейся осью — все исполнения.
связаться с нами
