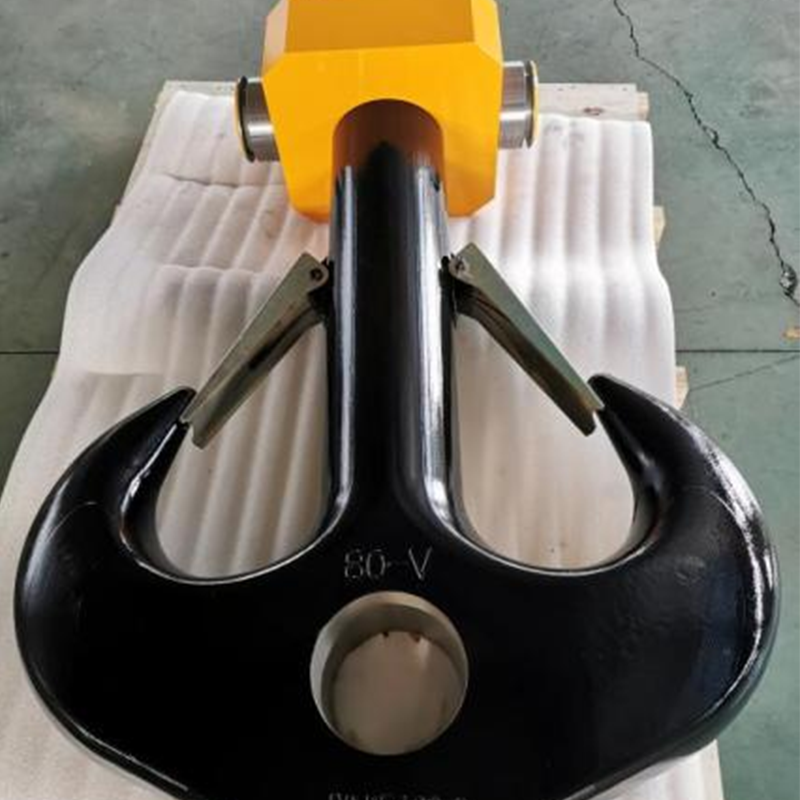

Двурогий крюк в сборе DIN 15402B
Объём поставки данного комплекта: «двурогий крюк + крюковая гайка + траверса крюковой подвески», а также в комплекте упорный подшипник, стопорная пластина и по одному предохранительному язычку на каждый зев: трапецеидальная круглая резьба крюка и гайки обрабатывается в паре при производстве и проверяется свинчиванием.
Описание
маркер
Объём поставки данного комплекта: «двурогий крюк + крюковая гайка + траверса крюковой подвески», а также в комплекте упорный подшипник, стопорная пластина и по одному предохранительному язычку на каждый зев: трапецеидальная круглая резьба крюка и гайки обрабатывается в паре при производстве и проверяется свинчиванием; сборка предварительно монтируется на заводе и поставляется после удовлетворительной проверки вращением на холостом ходу; на месте достаточно подвесить её к тали, грузоподъёмной балке или точке подвеса основного механизма — и можно использовать. Отличие от полной крюковой подвески (нижнего блока полиспаста): данный комплект не включает блоки и ось блоков — в конструкции типа C с вильчатыми щёками уже предусмотрен монтажный интерфейс для установки блоков; при добавлении блоков, оси блоков и кожуха она становится полной крюковой подвеской с двурогим крюком по DIN 15408/15409/15410.
Проектирование и изготовление сборки выполняются по DIN 15411 (Крюковые подвески для кранов); при этом двурогий крюк — по DIN 15402B, траверса крюковой подвески — по DIN 15412, крюковая гайка — по DIN 15413. Основным исполнением двурогих крюков нашей компании является тип MMD (штампованные, с опорным буртом); поставка охватывает номера крюков по DIN 8–250, номинальную грузоподъёмность 20–500 т; возможно изготовление нестандартных свободнокованых крюков на заказ грузоподъёмностью до 5000 т.
Сборки двурогих крюков нашей компании поставляются в виде комплектов: крюк, гайка и траверса изготавливаются из легированной конструкционной стали 35CrMo методом цельной ковки с улучшением (для экспорта могут поставляться из мелкозернистой стали StE355/StE420 или улучшенных сталей 34CrMo4, 34CrNiMo6, 30CrNiMo8), вильчатые щёки — из Q355B; двурогий крюк проходит проверочное испытание статическим растяжением при двукратной номинальной нагрузке и поштучную магнитопорошковую дефектоскопию; упорные подшипники подбираются по грузоподъёмности (свыше 20 т применяются упорные роликовые подшипники); готовое изделие с черным финишным лакокрасочным покрытием, предварительная сборка на заводе, прилагается сертификат материала EN 10204 3.1/3.2 и отчёт о неразрушающем контроле.
1.Комплектная предварительная сборка, готовность к применению по прибытии: крюк + гайка + упорный подшипник + траверса + стопорная пластина + язычки предварительно собираются и проверяются вращением на заводе, резьба обрабатывается в паре (контактная площадь резьбы ≥50%), на месте достаточно подвесить — и можно использовать.
2.Три типа конструкции, подбор в зависимости от крана: тип A с гладкой осью траверсы — самый простой и лёгкий; тип B с подшипниковым корпусом и прижимной крышкой — лучшая защита; тип C с вильчатыми накладными щёками — позволяет добавить блоки и собрать полную крюковую подвеску.
3.Система DIN 15411: сборка — по DIN 15411, крюк/траверса/гайка/стопорная пластина соответствуют DIN 15402B/15412/15413/15414, две системы стандартов применяются параллельно; продукция пригодна для экспортных поставок.
4.Высокий уровень безопасности и резервирования: упорный подшипник обеспечивает лёгкое вращение, стопорная пластина механически стопорит гайку, ограничительные планки траверсы предотвращают осевое смещение, пружинные язычки зевов предотвращают соскакивание стропа; поштучная дефектоскопия и проверочное испытание при двукратной номинальной нагрузке на заводе.
