Пластинчатый грузовой крюк
Пластинчатый крюк (Laminated Hook, в обиходе — листовой крюк, наборный крюк) — это один из двух основных типов грузоподъёмных крюков по способу изготовления (другой тип — кованый крюк). Он состоит из нескольких стальных листов (пластин крюка), вырезанных по форме крюка, сложенных вместе и склёпанных в единое целое заклёпками с потайной головкой.
Описание
маркер

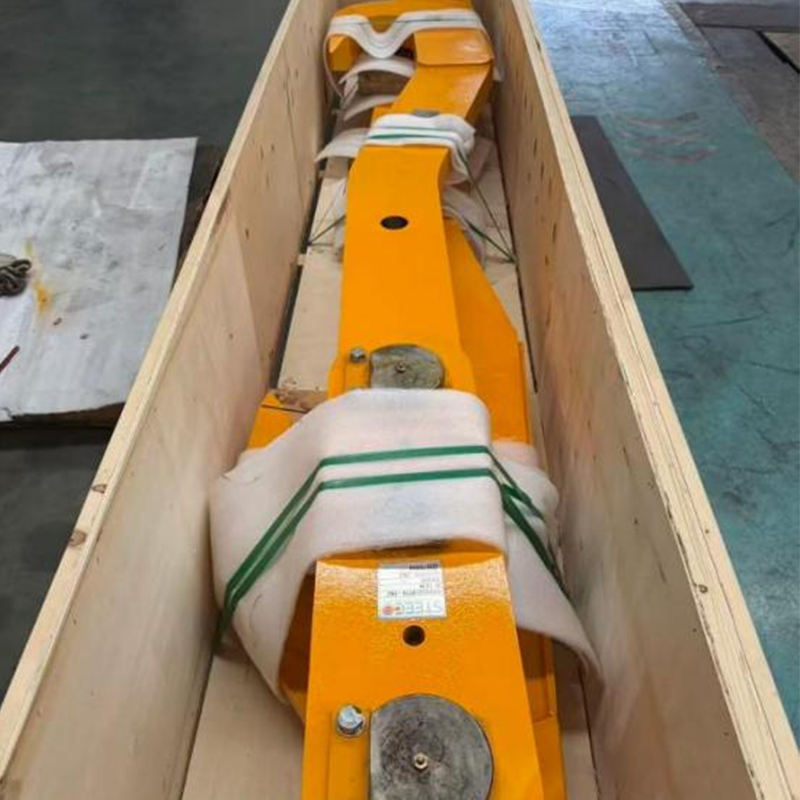

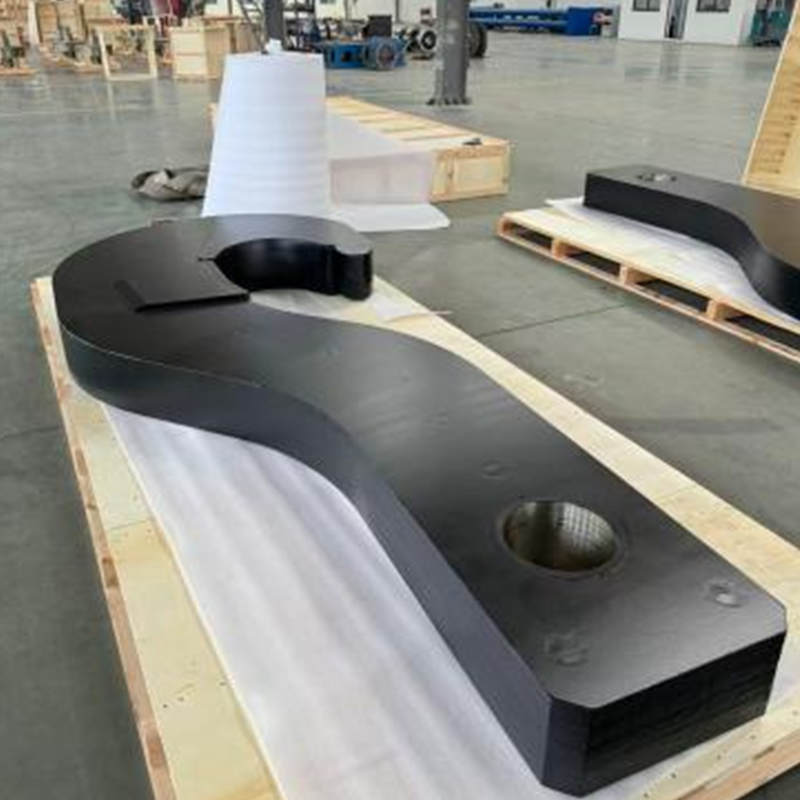

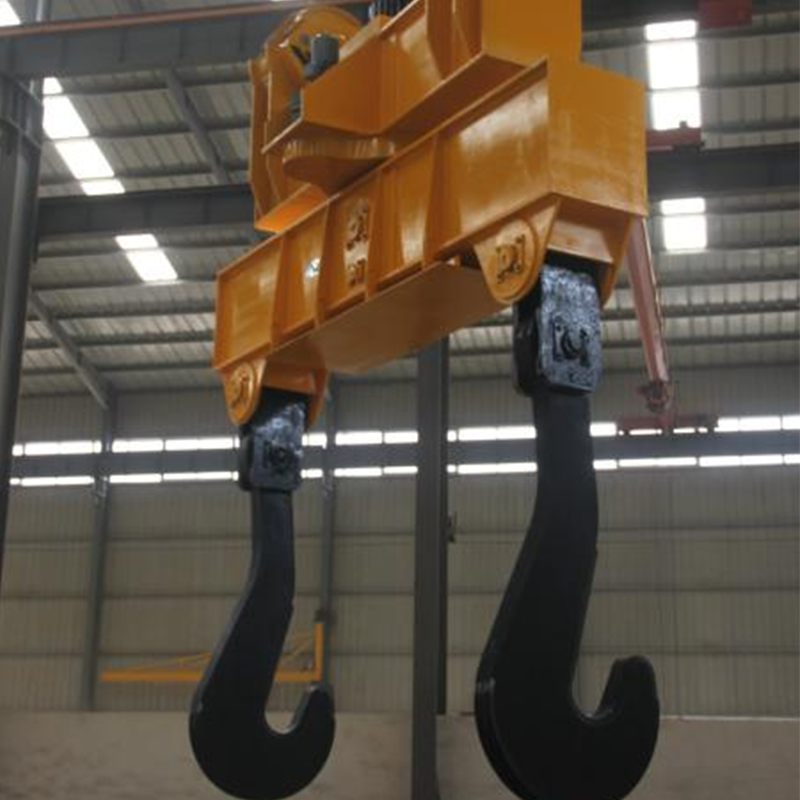

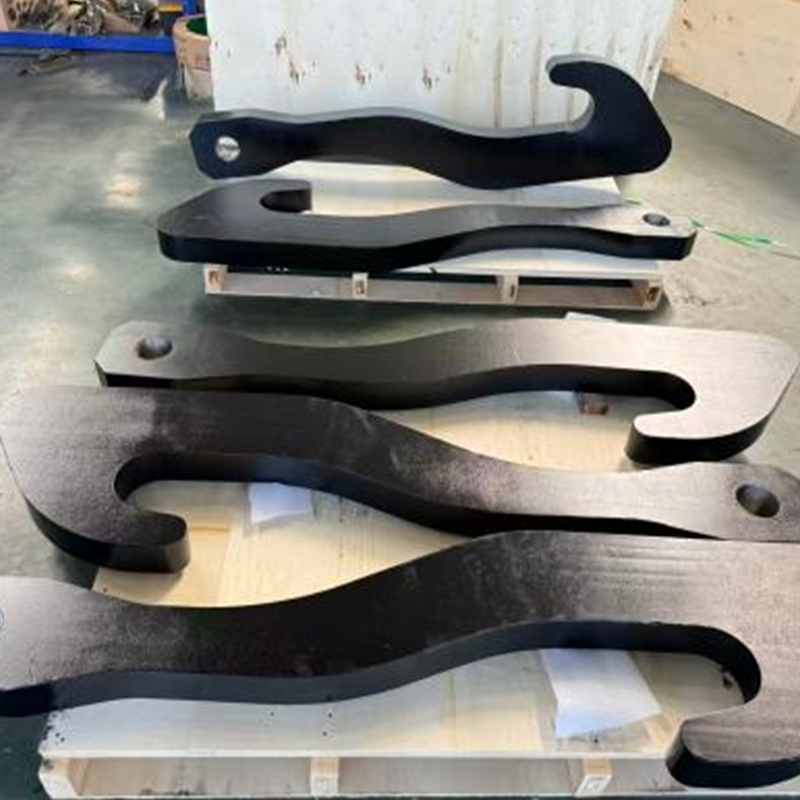

Пластинчатый крюк (Laminated Hook, в обиходе — листовой крюк, наборный крюк) — это один из двух основных типов грузоподъёмных крюков по способу изготовления (другой тип — кованый крюк). Он состоит из нескольких стальных листов (пластин крюка), вырезанных по форме крюка, сложенных вместе и склёпанных в единое целое заклёпками с потайной головкой; в верхней части обрабатывается отверстие под палец, в которое устанавливается опорная втулка (ось-сердечник), и крюк подвешивается на траверсе крюковой подвески; в местах контакта зева крюка с цапфой поднимаемого груза или грузоподъёмной балкой устанавливаются сменные защитные накладки (подушки) зева.
Основная идея конструкции пластинчатого крюка — «резервирование безопасности»: несколько стальных пластин несут нагрузку совместно, и даже при появлении трещины в отдельных пластинах остальные пластины сохраняют несущую способность, не происходит мгновенного разрушения крюка в целом, что даёт время для обнаружения опасности и принятия экстренных мер; кроме того, пластины являются стандартными вырезанными деталями и при повреждении могут заменяться поштучно, что снижает затраты на ремонт. Поскольку пластинчатый крюк имеет большую собственную массу и прямоугольное поперечное сечение (коэффициент использования материала ниже, чем у кованого крюка), он применяется главным образом в случаях большой грузоподъёмности и повышенных требований к резервированию безопасности — особенно в металлургических литейных кранах для транспортировки сталеразливочных и чугуновозных ковшей и другого высокотемпературного расплавленного металла, являясь незаменимым ключевым несущим элементом сталеплавильных и горячепрокатных цехов.
Наша компания производит пластинчатые однорогие крюки, двурогие крюки (портальные пластинчатые крюки), специальные крюки для сталеразливочных/чугуновозных ковшей, траверсные сборки пластинчатых крюков и сборки крюковых подвесок с полиспастами по серии государственных стандартов GB/T 10051.13/.14/.15-2010 «Грузовые крюки. Пластинчатые крюки» и по немецкой системе стандартов DIN 15407 (пластинчатые крюки для ковшей с вильчатым захватом), DIN 15404-2, DIN 15405-2, а также поставляет полный комплект запасных частей: пластины крюка, заклёпки, втулки, оси, накладки. Пластины крюка изготавливаются из нормализованной стали Q345B (или по DIN 17102 StE 355 / EN 10025 S355), каждая пластина проходит ультразвуковую и магнитопорошковую дефектоскопию, каждое изделие перед отправкой подвергается статическому испытанию при двукратной номинальной нагрузке; возможно изготовление по чертежам и образцам заказчика с предоставлением сертификата CE, сертификата материала EN 10204 и инспекции классификационных обществ.
1.Резервирование безопасности, отсутствие хрупкого разрушения: несколько пластин склёпаны вместе, трещина в одной пластине не приводит к отказу всего крюка; пластины заменяются поштучно, затраты на обслуживание низкие.
2.Большая грузоподъёмность и стойкость к высоким температурам: стандартный однорогий крюк 20–250 т, двурогий — до 500 т; с теплоизоляционными экранами возможна транспортировка сталеразливочных и чугуновозных ковшей с температурой выше 800 °C.
3.Соответствие двум системам стандартов: государственные стандарты GB/T 10051.13/.14/.15 и немецкие стандарты DIN 15407/DIN 15404-2 применяются параллельно, продукция пригодна для металлургических заводов Европы, Юго-Восточной Азии и Ближнего Востока.
4.Комплектная поставка: однорогие пластинчатые крюки, пластинчатый крюк + траверса, сборки крюковых подвесок с полиспастами — всё может поставляться непосредственно для комплектации литейных кранов или в качестве запасных частей.
