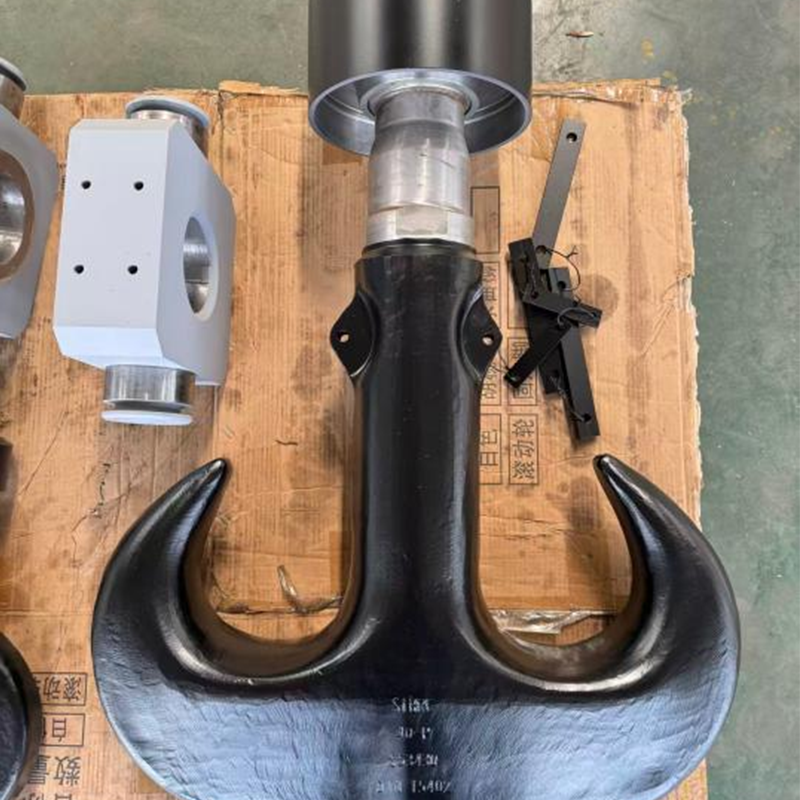

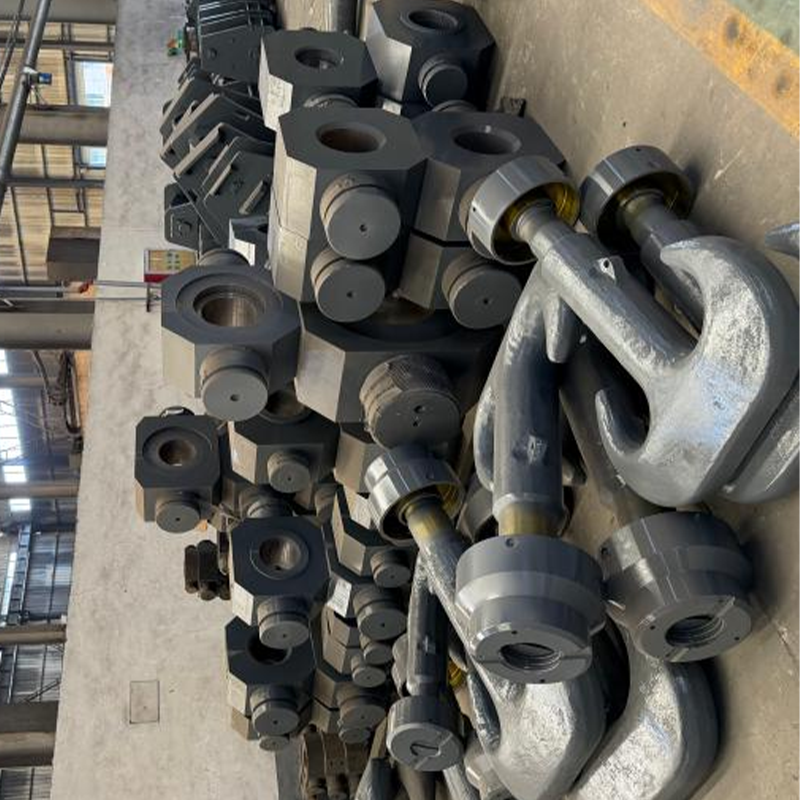

Двурогий крюк с гайкой DIN 15402
«Двурогий крюк с гайкой» (Ramshorn Hook with Nut, в каталогах DIN — механически обработанный двурогий крюк с хвостовиком, укомплектованный гайкой) — это общепринятая в отрасли форма поставки готовой продукции: окончательно обработанный готовый двурогий крюк с прямым хвостовиком вместе с комплектной крюковой гайкой и стопорной пластиной (элементом стопорения) поставляется комплектно — трапецеидальная и круглая резьба крюка и гайки обрабатывается в паре при производстве и проверяется свинчиванием.
Описание
маркер
«Двурогий крюк с гайкой» (Ramshorn Hook with Nut, в каталогах DIN — механически обработанный двурогий крюк с хвостовиком, укомплектованный гайкой) — это общепринятая в отрасли форма поставки готовой продукции: окончательно обработанный готовый двурогий крюк с прямым хвостовиком вместе с комплектной крюковой гайкой и стопорной пластиной (элементом стопорения) поставляется комплектно — трапецеидальная и круглая резьба крюка и гайки обрабатывается в паре при производстве и проверяется свинчиванием; при эксплуатации хвостовик крюка проходит через траверсу крюковой подвески (crosshead, DIN 15412), гайка затягивается под траверсой, стопорная пластина фиксируется; поднимаемый груз передается через гайку, упорный подшипник и траверсу на блоки полиспаста.
Готовый двурогий крюк с прямым хвостовиком изготавливается по DIN 15402-2:1983, заготовка — по DIN 15402-1:1982; крюковая гайка — по DIN 15413:1983, стопорная пластина гайки — по DIN 15414:1983; материалы, механические свойства и грузоподъемность — по DIN 15400. По способу ковки и наличию опорного бурта делятся на четыре типа — MM, MMD, MY и MYD: MM/MMD — горячештампованные, MY/MYD — изготовленные свободной ковкой; наличие «D» означает, что в верхней части хвостовика откован опорный бурт (соответствует DIN 15402B). Стандартные номера крюков 2,5–250 (диаметр хвостовика 42–375 мм).
Двурогие крюки нашей компании выпускаются в исполнении MMD (штампованные, с опорным буртом, соответствующие DIN 15402) и поставляются комплектно в виде «двурогий крюк с гайкой»: готовый двурогий крюк проходит улучшение, окончательную механическую обработку, проверочное испытание при двукратной номинальной нагрузке и поштучную магнитопорошковую дефектоскопию; комплектуется крюковой гайкой типа C (плоская опорная поверхность + паз под стопорную пластину в верхней части), стопорной пластиной по GB/T 10051.11 с крепежным винтом; поставляется с черным финишным покрытием; пять классов прочности M/P/S/T/V, материалы включают мелкозернистые стали StE285/StE355/StE420/StE500 и улучшаемые стали 34CrMo4, 34CrNiMo6, 30CrNiMo8; нестандартные крюки сверхбольшой грузоподъемности, изготавливаемые свободной ковкой на заказ, грузоподъемностью 2,5–5000 т. Для однорогих и двурогих крюков с одинаковым номером резьба хвостовика одинакова, гайки и стопорные пластины унифицированы и взаимозаменяемы; траверса крюковой подвески, упорный подшипник и блоки полиспаста могут дополнительно поставляться для комплектования полной крюковой подвески. Прилагается сертификат материала EN 10204 3.1/3.2 и прослеживаемость по номеру плавки и партии.
1.Симметричные двурогие зевы, более выгодное распределение усилий: две ветви стропа заводятся раздельно в два зева, нагрузка симметрична, хвостовик работает только на растяжение, а не на изгиб; при большой грузоподъемности крюковая подвеска ниже, легче и устойчивее, срок службы стропа увеличивается.
2.Комплектная поставка, готовность к монтажу и эксплуатации: готовый двурогий крюк + крюковая гайка + стопорная пластина поставляются полным комплектом; резьба обработана в паре, проверена свинчиванием с положительным результатом; достаточно вставить хвостовик в траверсу, затянуть гайку и зафиксировать стопорную пластину — изделие готово к эксплуатации.
3.Соответствие двум системам стандартов, полный диапазон номеров крюков: GB/T 10051.7 и DIN 15402-2 применяются параллельно; номера крюков 2,5–250 (диаметр хвостовика 42–375 мм), базовая грузоподъемность 12,5–500 т, изготовление нестандартных крюков грузоподъемностью до 5000 т.
4.Поштучная проверка, дефектоскопия при выпуске: оба зева проходят проверочное испытание статическим растяжением при двукратной номинальной нагрузке (увеличение раскрытия зева ≤0,25%), поштучную магнитопорошковую дефектоскопию; для крюков крупных номеров дополнительно проводится ультразвуковая дефектоскопия; гайки для однорогих и двурогих крюков унифицированы, что упрощает снабжение запасными частями.
