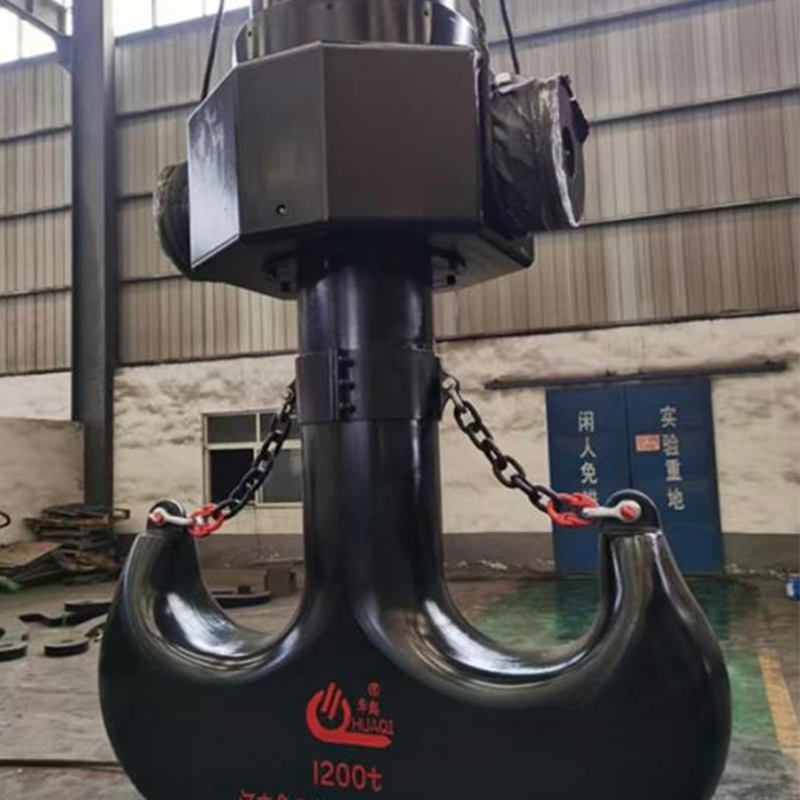

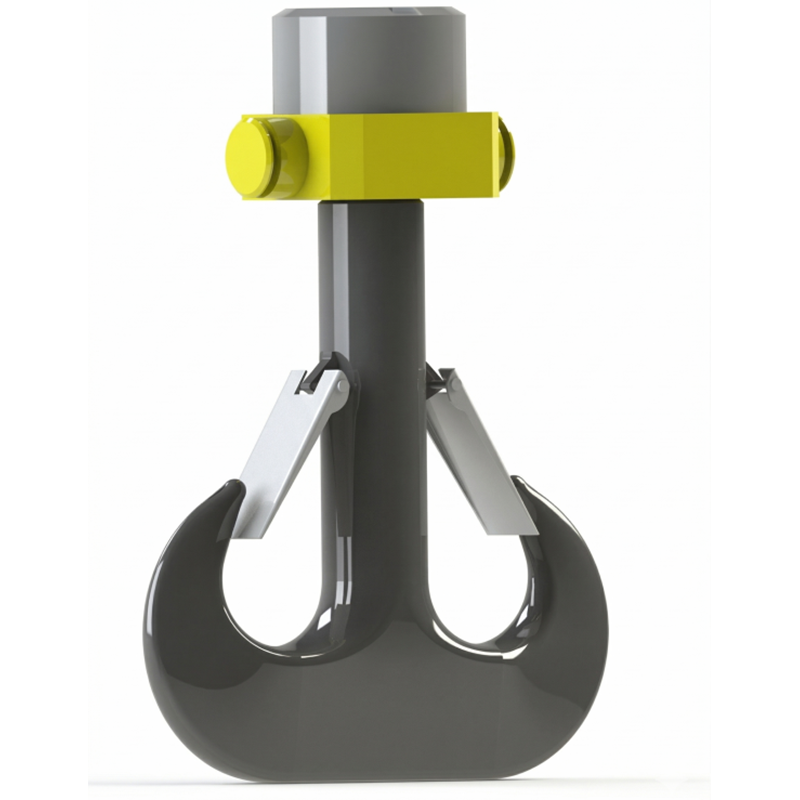

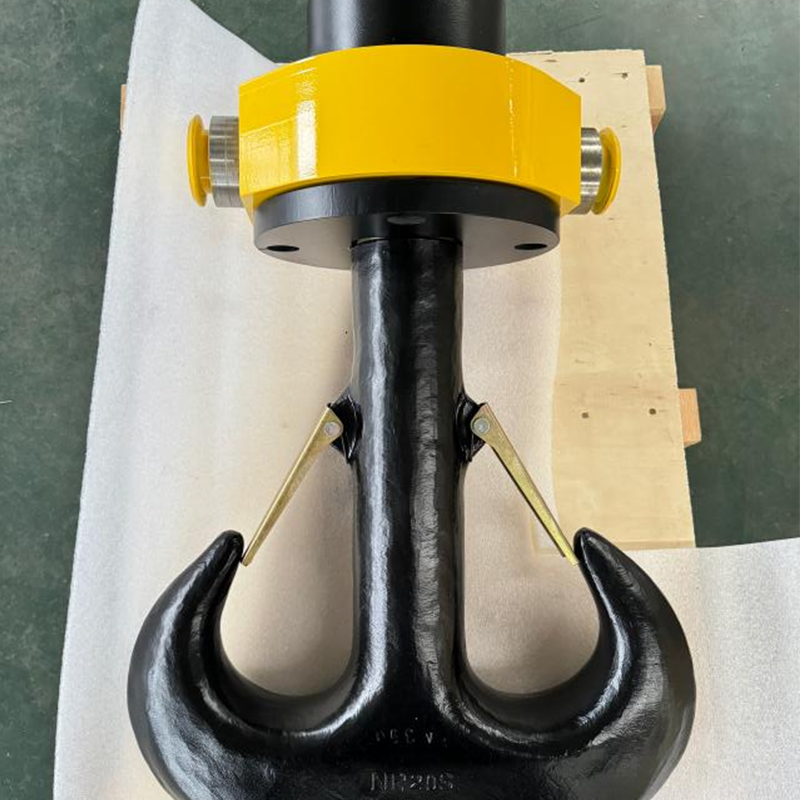

Двурогий крюк в сборе DIN 15402
Объём поставки данного комплекта: «двурогий крюк + крюковая гайка + траверса крюковой подвески», а также в комплекте упорный подшипник, стопорная пластина и два предохранительных язычка зева: трапецеидальная круглая резьба крюка и гайки обрабатывается в паре при производстве и проверяется свинчиванием; сборка предварительно монтируется на заводе и поставляется после удовлетворительной проверки вращением на холостом ходу; на месте достаточно подвесить её к тали, грузоподъёмной балке или точке подвеса основного механизма — и можно использовать.
Описание
маркер
Объём поставки данного комплекта: «двурогий крюк + крюковая гайка + траверса крюковой подвески», а также в комплекте упорный подшипник, стопорная пластина и два предохранительных язычка зева: трапецеидальная круглая резьба крюка и гайки обрабатывается в паре при производстве и проверяется свинчиванием; сборка предварительно монтируется на заводе и поставляется после удовлетворительной проверки вращением на холостом ходу; на месте достаточно подвесить её к тали, грузоподъёмной балке или точке подвеса основного механизма — и можно использовать. Отличие от полной крюковой подвески: данный комплект не включает блоки и ось блоков — в конструкции типа C с вильчатыми щёками уже предусмотрен монтажный интерфейс для установки блоков; при добавлении блоков, оси блоков и кожуха она становится полной крюковой подвеской с двурогим крюком по DIN 15408/15409/15410.
Проектирование и изготовление сборки выполняются по DIN 15411; при этом двурогий крюк — по DIN 15402, траверса крюковой подвески — по DIN 15412, крюковая гайка — по DIN 15413, стопорная пластина — по DIN 15414, предохранительное замыкающее устройство — по GB/T 10051.12; механические свойства материалов и грузоподъёмность — по DIN 15400.
Сборки двурогих крюков нашей компании поставляются в виде комплектов: крюк, гайка и траверса изготавливаются из легированной конструкционной стали 35CrMo цельной ковкой с улучшением (для экспорта могут поставляться из мелкозернистой стали StE355/StE420 или улучшаемых сталей 34CrMo4, 34CrNiMo6, 30CrNiMo8), вильчатые щёки — из Q355B; двурогий крюк проходит проверочное испытание статическим растяжением при двукратной номинальной нагрузке и поштучную дефектоскопию; упорные подшипники подбираются по грузоподъёмности (свыше 20 т применяются упорные роликовые подшипники); готовое изделие с черным финишным лакокрасочным покрытием, предварительная сборка на заводе, прилагается сертификат материала EN 10204 3.1/3.2 и отчёт о неразрушающем контроле.
1.Комплектная предварительная сборка, готовность к применению по прибытии: крюк + гайка + упорный подшипник + траверса + стопорная пластина + язычок предварительно собираются и проверяются вращением на заводе, резьба обрабатывается в паре (контактная площадь резьбы ≥50%), на месте достаточно подвесить — и можно использовать.
2.Три типа конструкции, подбор в зависимости от крана: тип A с гладкой осью траверсы — самый простой и лёгкий; тип B с подшипниковым корпусом и прижимной крышкой — лучшая защита; тип C с вильчатыми накладными щёками — позволяет добавить блоки и собрать полную крюковую подвеску.
3.Система DIN 15411: сборка — по DIN 15411, крюк/траверса/гайка/стопорная пластина соответствуют DIN 15401/15412/15413/15414, две системы стандартов применяются параллельно, пригодна для экспортных поставок.
4.Высокая степень резервирования безопасности: упорный подшипник обеспечивает лёгкое вращение, стопорная пластина механически стопорит гайку, ограничительные планки траверсы предотвращают осевое смещение, пружинный язычок зева предотвращает соскакивание стропа; поштучная дефектоскопия и проверочное испытание при двукратной нагрузке на заводе.
