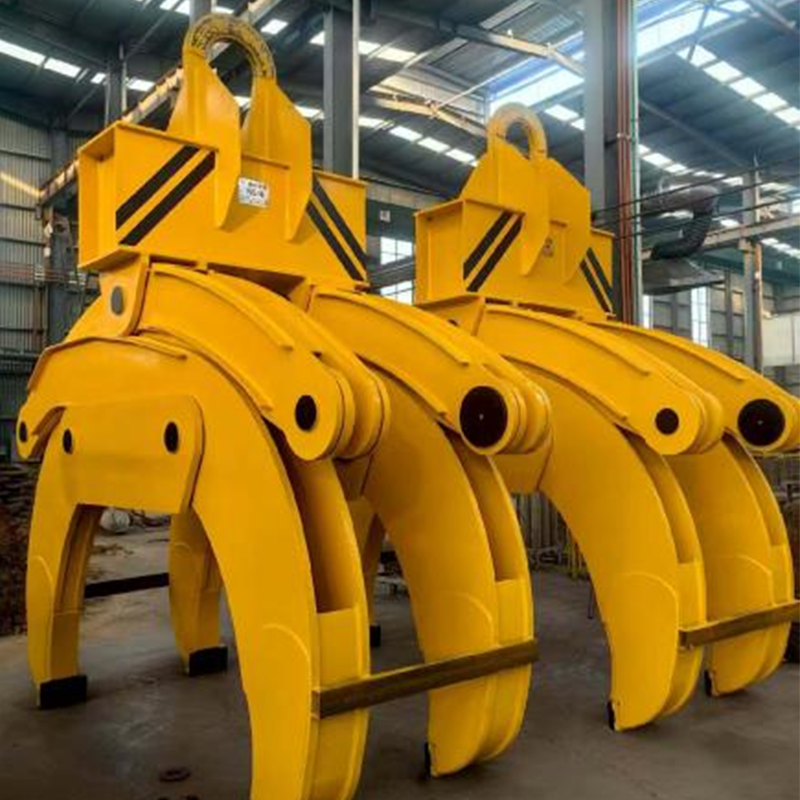

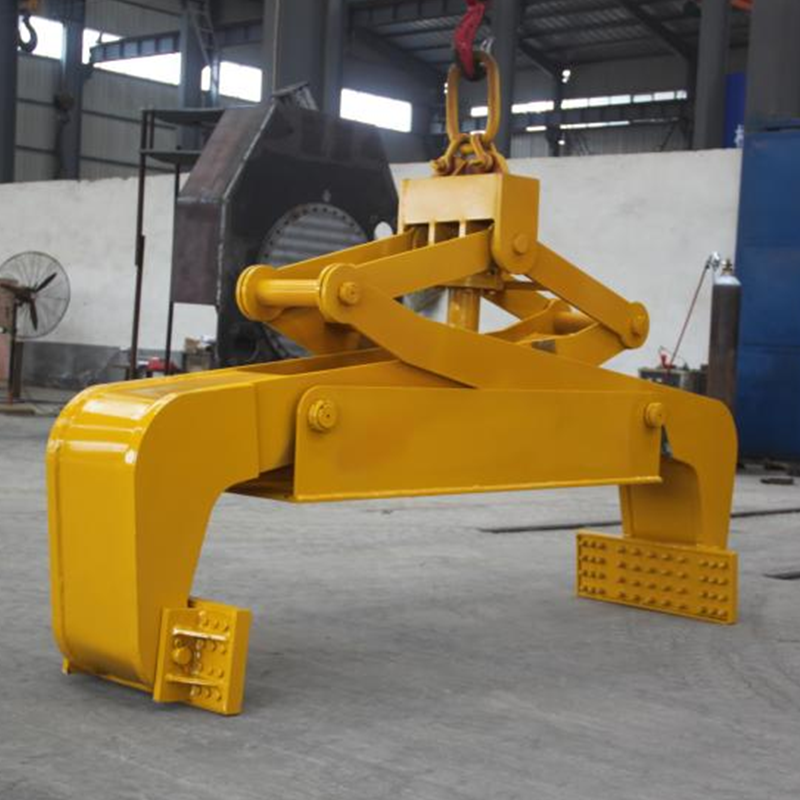

Металлургические клещи
Металлургические клещи (Mill Tongs / Lifting Tongs, также называемые клещами, грузовыми клещами) — это специальные грузозахватные приспособления крана, применяемые в чёрной металлургии для захвата и транспортировки горячих или холодных изделий: слябов, блюмов, стальных рулонов, слитков, валков прокатных станов, круглого проката и др. Принцип их работы заключается в создании нормального давления рычагами (ножками) клещей на боковые поверхности поднимаемого изделия.
Описание
маркер
Металлургические клещи (Mill Tongs / Lifting Tongs, также называемые клещами, грузовыми клещами) — это специальные грузозахватные приспособления крана, применяемые в чёрной металлургии для захвата и транспортировки горячих или холодных изделий: слябов, блюмов, стальных рулонов, слитков, валков прокатных станов, круглого проката и др. Принцип их работы заключается в создании нормального давления рычагами (ножками) клещей на боковые поверхности поднимаемого изделия; за счёт силы трения между зубьями клещей и изделием преодолевается сила тяжести изделия и обеспечивается захват.
По источнику усилия зажатия металлургические клещи делятся на гравитационные, приводные и комбинированные: гравитационные клещи не требуют какого-либо привода — после установки на изделие при подъёме краном они автоматически зажимаются за счёт собственного веса клещей и веса изделия, усиленного рычажным механизмом; чем тяжелее изделие, тем сильнее зажатие (гравитационное самозапирание); просты по конструкции и не требуют технического обслуживания, могут захватывать заготовки с температурой выше 800 °C; приводные клещи приводятся в действие электродвигателем с винтовой передачей, реечной передачей или лебёдкой либо гидроцилиндром для раскрытия и закрытия рычагов, оснащаются совершенными средствами контроля и защиты, такими как контроль зажатия, индикация раскрытия, фотоэлектрическое центрирование, самоблокировка при отключении питания; высокая эффективность, возможность автоматического управления; комбинированные — с приводным раскрытием/закрытием и гравитационным зажатием, сочетают эффективность и безопасность.
Наша компания производит полную гамму металлургических клещей: механические гравитационные клещи для слябов/блюмов, автоматические рычажные клещи, электрические рычажные клещи, электрические клещи для слябов с поступательным перемещением, гидравлические клещи с гидроприводом раскрытия/закрытия, механические/электрические клещи для вертикальных рулонов, электрические клещи для горизонтальных рулонов, электрические поворотные клещи для стальных рулонов, клещи для слитков, клещи для валков, клещи для круглого и сортового проката, клещи для подъёма стальных листов и др. Основной корпус сваривается из низколегированной высокопрочной стали Q345B/Q355B, зубья клещей изготавливаются из улучшенной легированной стали 40Cr/42CrMo и являются сменными, коэффициент запаса прочности конструкции не ниже 3, каждая единица перед отправкой проходит статическое испытание при нагрузке, в 2–2,5 раза превышающей номинальную; проектирование и изготовление выполняются по китайским и зарубежным стандартам GB/T 35975, GB/T 3811, EN 13155, ASME BTH-1 и др., возможно изготовление по чертежам и образцам.
1.Гравитационное самозапирание, чем тяжелее, тем сильнее зажатие: механические клещи создают усилие зажатия за счёт собственного веса и веса изделия, усиленного комбинированным рычажным механизмом; не требуют источника питания, не требуют технического обслуживания, надёжно захватывают высокотемпературные заготовки (выше 800 °C).
2.Полная гамма: охватывает восемь основных объектов захвата — слябы, блюмы, вертикальные рулоны, горизонтальные рулоны, круглые прутки, слитки, валки, стальные листы; три типа привода — механический, электрический, гидравлический; два исполнения — для нормальной и высокой температуры.
3.Совершенные средства контроля безопасности: электрическое исполнение стандартно оснащается контролем зажатия, индикацией раскрытия/высоты, контролем нагрузки, фотоэлектрическим центрированием, концевыми ограничителями и самоблокировкой при отключении питания, защитой самоблокировки под нагрузкой; коэффициент запаса прочности не ниже 3, перед отправкой — статическое испытание при нагрузке, в 2–2,5 раза превышающей номинальную.
4.Полный набор стандартов и сертификатов: соответствие GB/T 35975, GB/T 3811, проектирование и проверка по EN 13155/EN 13001, экспортная продукция имеет сертификат CE; для Северной Америки возможно исполнение по ASME BTH-1/B30.20.
