Кованое ходовое колесо
Кованое ходовое колесо (Forged Crane Wheel, нем. Laufrad) — это дисковая ключевая деталь механизма передвижения кранов и различных рельсовых ходовых устройств, непосредственно контактирующая с рельсом, воспринимающая всю колесную нагрузку и обеспечивающая качение: ходовое колесо в сборе с осью, подшипниками и корпусами подшипников образует колёсный блок (Wheel Block/Assembly) и является несущим и ходовым элементом «четырёх опор» мостовых и козловых кранов.
Описание
маркер
Кованое ходовое колесо (Forged Crane Wheel, нем. Laufrad) — это дисковая ключевая деталь механизма передвижения кранов и различных рельсовых ходовых устройств, непосредственно контактирующая с рельсом, воспринимающая всю колесную нагрузку и обеспечивающая качение: ходовое колесо в сборе с осью, подшипниками и корпусами подшипников образует колёсный блок (Wheel Block/Assembly) и является несущим и ходовым элементом «четырёх опор» мостовых и козловых кранов. Качество ходового колеса напрямую определяет несущую способность механизма передвижения, сопротивление передвижению, шум и межремонтный период — износостойкость поверхности катания, сопротивление скалыванию реборды и усталостная прочность тела колеса являются тремя ключевыми показателями ходового колеса.

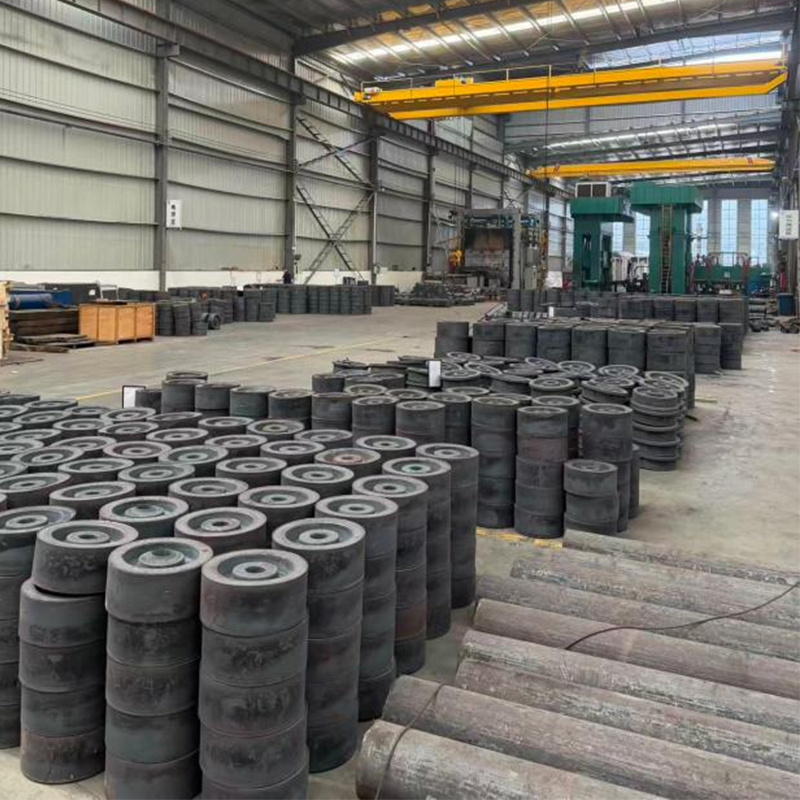

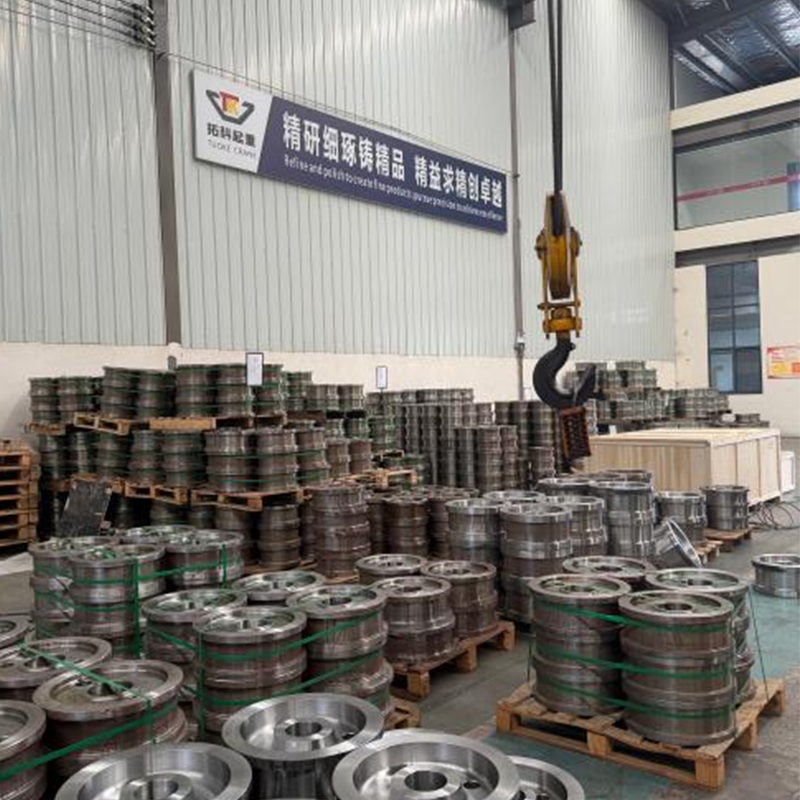

Ходовые колёса нашей компании изготавливаются методом цельной штамповки: заготовка из качественной легированной/углеродистой стали круглого сечения после нагрева формуется горячей штамповкой (раскаткой/штамповкой в подкладном штампе), волокна металла непрерывно распределены по контуру тела колеса, отсутствуют газовые раковины, усадочная рыхлость, шлаковые включения и другие литейные дефекты; прочность, ударная вязкость и усталостная долговечность при контактном качении значительно превосходят аналогичные показатели литых стальных колёс; после нормализации или улучшения тела колеса поверхность катания и внутренняя боковая поверхность реборды подвергаются среднечастотной индукционной поверхностной закалке с последующим низкотемпературным отпуском, что обеспечивает сочетание «твёрдая поверхность — вязкая сердцевина» с высокотвёрдым износостойким поверхностным слоем (HRC 45–55) и прочной вязкой сердцевиной.
Продукция проектируется и изготавливается по немецкой системе стандартов DIN и делится на две основные серии: европейские стандартные ходовые колёса изготавливаются по DIN 15049 (номинальный диаметр Φ160–630 мм, стандартное исполнение — кованое тело колеса из 42CrMo4) и другим стандартизованным конструкциям, их размеры сопрягаются с европейскими модульными колёсными блоками (wheel block) и угловыми корпусами подшипников, отличаются лёгкостью и высокой взаимозаменяемостью; тяжёлые ходовые колёса изготавливаются по конструкциям DIN 15074/15075 (подшипники скольжения, без/с зубчатым венцом) и DIN 15078/15079 (сферические роликоподшипники, без/с зубчатым венцом), имеют широкую поверхность катания, толстую ступицу и глубокий упрочнённый слой и применяются в условиях больших колесных нагрузок и тяжёлого режима работы. Колесная нагрузка и контактные напряжения рассчитываются по DIN 15070, профиль поверхности катания и сопряжение с рельсом — по DIN 15072, приводной зубчатый венец — по DIN 15082, сменный бандаж — по DIN 15083, применяемые рельсы — по DIN 536; запасные части для старого оборудования серии TGL 34964/34965 бывшей ГДР могут поставляться для замены по чертежам и образцам.
Основной диапазон выпускаемых диаметров компании — Φ200–800 мм (охватывает всю серию европейских стандартных и тяжёлых ходовых колёс); типоразмеры свыше Φ800 могут изготавливаться на заказ по чертежам. Материалы выбираются по условиям эксплуатации из четырёх основных марок: 45# (C45), 50# (C50), 65Mn, 42CrMo (42CrMo4), также могут поставляться более высокие классы легированной стали, такие как 34CrNiMo6, и нержавеющая сталь; состояние поставки включает поковки, черново обработанные колёса и полностью окончательно обработанные готовые колёса (отверстие под ось H7, шпоночный паз DIN 6885-1); поставляются опционально с зубчатым венцом, бандажом или в составе колёсного блока.
1.Цельная штамповка, отсутствие литейных дефектов: волокна металла непрерывны по телу колеса, высокая прочность и ударная вязкость, сопротивление скалыванию реборды, сопротивление питтингу и отслаиванию поверхности катания.
2.Среднечастотная закалка поверхности катания: твёрдая поверхность — вязкая сердцевина, поверхность катания HRC 45–55, глубина упрочнённого слоя 5–20 мм и более в зависимости от диаметра колеса, длительный срок службы.
3.Полный охват типоразмеров DIN: Φ160–1250 мм, двухребордные/одноребордные/безребордные, с цилиндрической/конической поверхностью катания, с гладким отверстием/шпоночным пазом/зубчатым венцом — все исполнения.
4.Четыре материала, выбираемые по условиям эксплуатации: 45# — экономичная универсальная сталь, 50# — износостойкая сталь для средних нагрузок, 65Mn — высокоизносостойкая сталь, 42CrMo — легированная сталь для тяжёлых нагрузок; выбор материала обоснован.
связаться с нами
