Заказная многоблочная крюковая подвеска

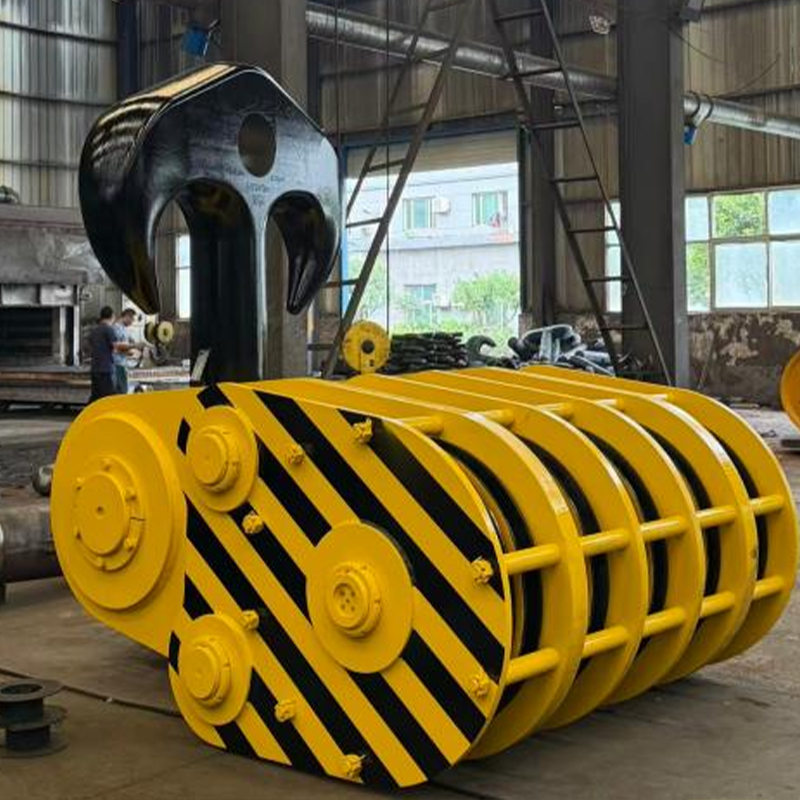

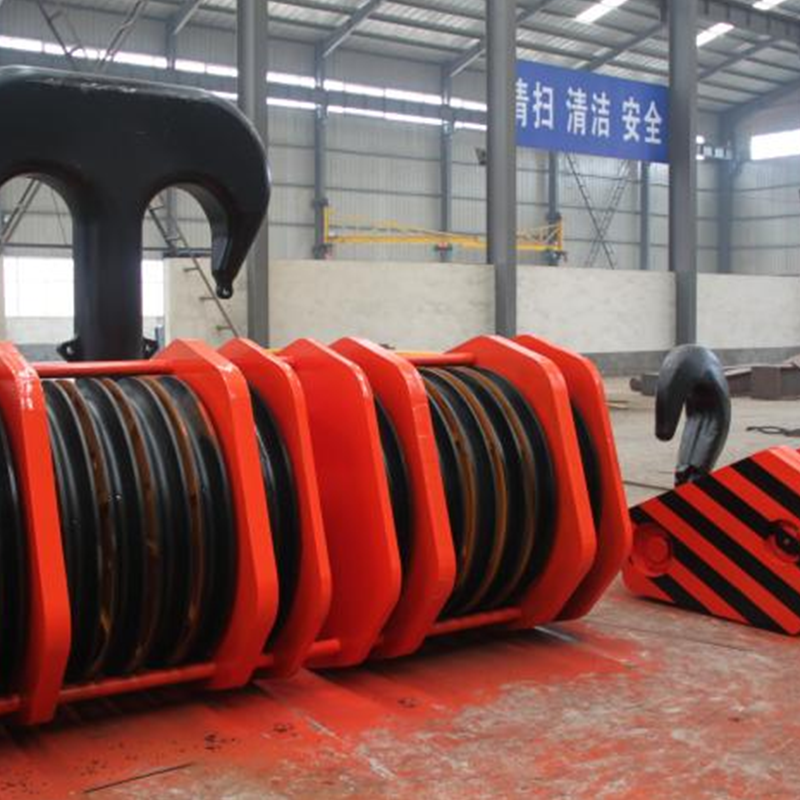

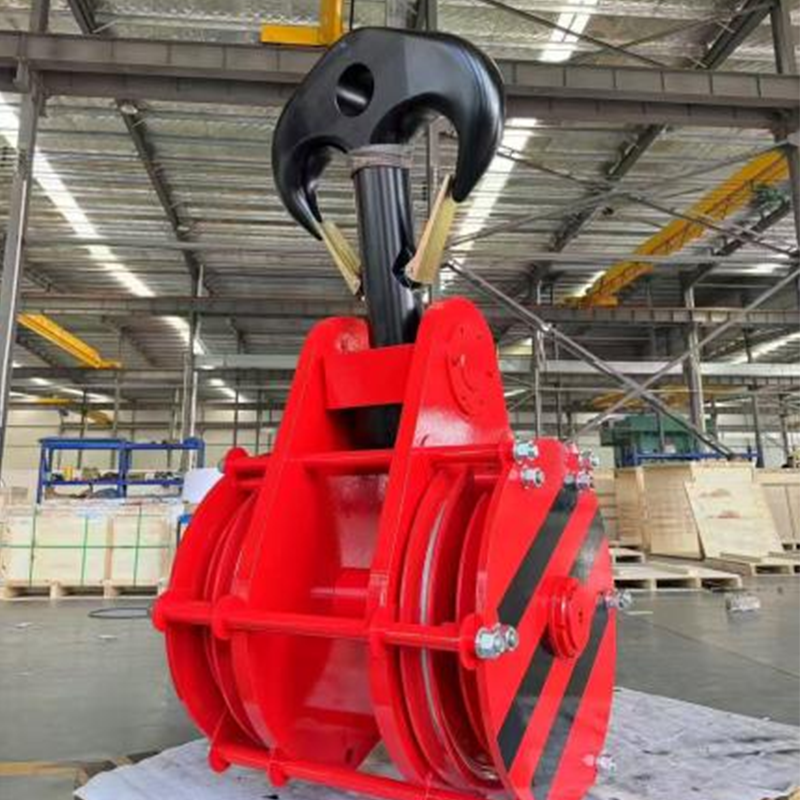

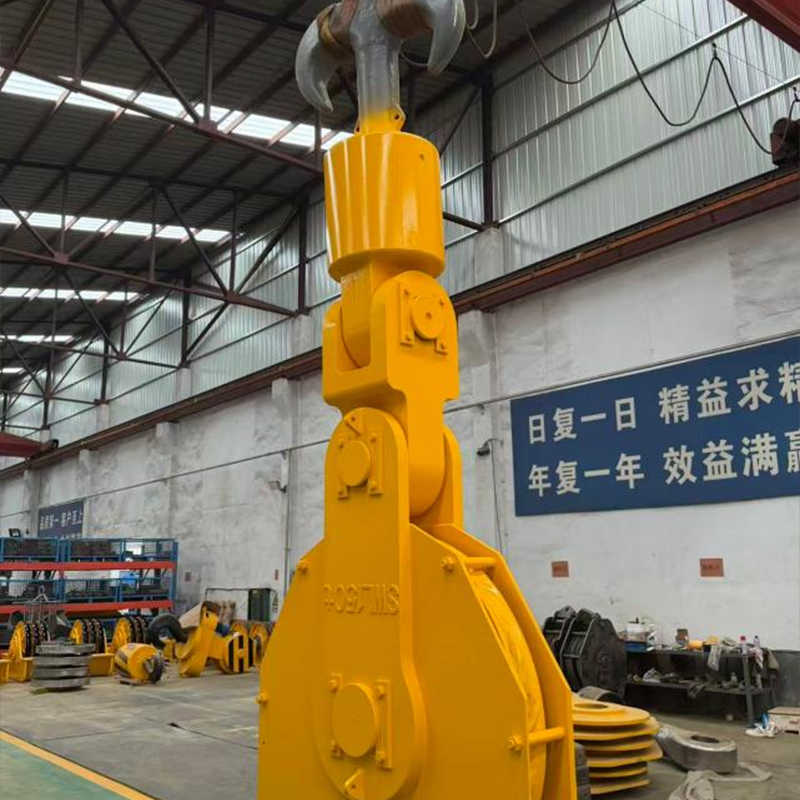

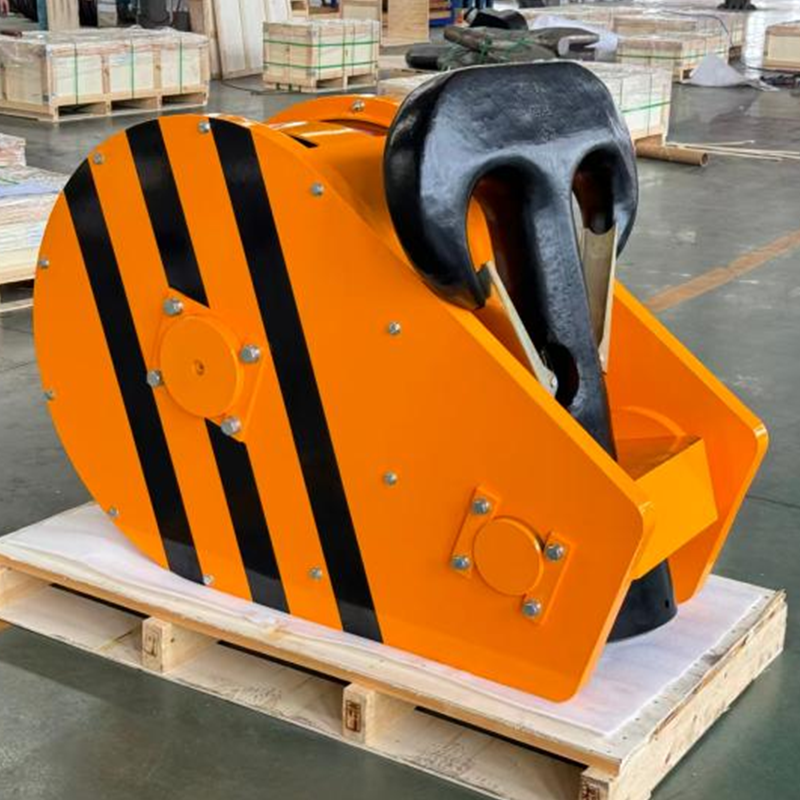

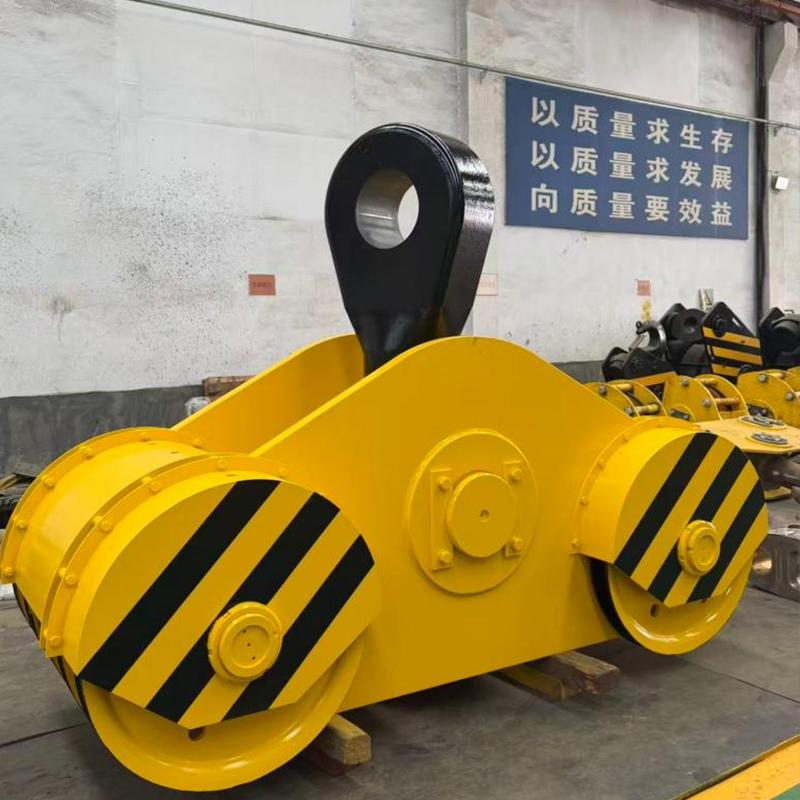

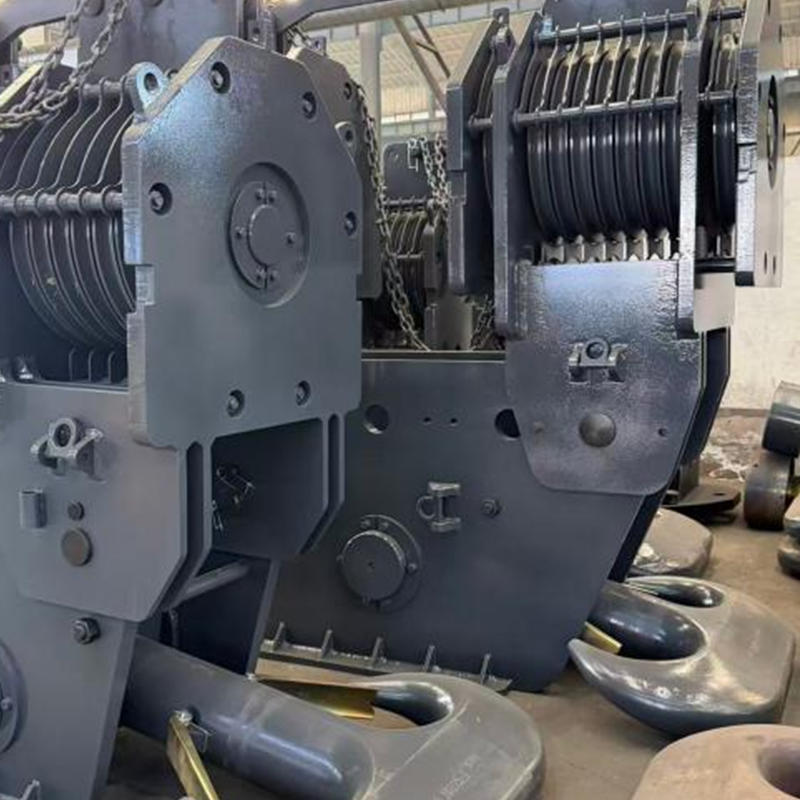

Заказная многошкивная крюковая подвеска (Custom Multi-Sheave Hook Block, также называемая нестандартной крюковой подвеской, проектно-заказной крюковой полиспастной подвеской) — это услуга индивидуального изготовления крюковой подвески под специальные условия эксплуатации, специальные грузоподъёмные машины и потребности замены запасных частей импортного оборудования.
Описание
маркер
Заказная многошкивная крюковая подвеска (Custom Multi-Sheave Hook Block, также называемая нестандартной крюковой подвеской, проектно-заказной крюковой полиспастной подвеской) — это услуга индивидуального изготовления крюковой подвески под специальные условия эксплуатации, специальные грузоподъёмные машины и потребности замены запасных частей импортного оборудования, не охватываемые стандартной серией крюковых подвесок: заказчик может предоставить чертежи для изготовления или только задать условия эксплуатации, а наша компания выполнит весь проект — от количества шкивов, типа и размеров шкивов, модели и материала крюка, марки подшипников до общих габаритов и присоединительных интерфейсов; каждая позиция проектируется и изготавливается в соответствии с фактическими условиями подъёма заказчика, обеспечивая точное соответствие грузоподъёмной машине.
Услуга предлагает три модели сотрудничества:
① Изготовление по чертежам заказчика — заказчик предоставляет сборочный чертёж, чертежи деталей и BOM, наша компания строго изготавливает по чертежам и принимает по чертежам;
② Обмер по образцу — заказчик предоставляет бывшую в эксплуатации крюковую подвеску или ключевые детали, наша компания выполняет фактические измерения, обмер и обратное проектирование чертежей, после чего изготавливает по образцу; подходит для локализации запасных частей импортных кранов и восстановления работоспособности устаревшего оборудования;
③ Проектирование по потребности — заказчик предоставляет параметры условий эксплуатации, такие как номинальная грузоподъёмность, режим работы, диаметр каната и кратность полиспаста и габаритные ограничения, наша компания выполняет расчёт выбора, проектирование конструкции, трёхмерное моделирование и полный комплект чертежей, после согласования изготавливает и поставляет.
Проектирование и изготовление выполняются по серии стандартов GB/T 10051 на грузовые крюки и системе стандартов DIN 15400 на крюки (включая крюки DIN 15401/15402, нижние блоки полиспаста DIN 15408/15409/15410, подвески грузовых крюков DIN 15411, траверсы крюковой подвески, гайки и стопорные пластины DIN 15412/15413/15414, шкивы DIN 15418), а также могут выполняться по FEM 1.001, ISO 4301, ГОСТ или корпоративным стандартам заказчика. Крюк, гайка и траверса изготавливаются цельной ковкой (обычно 35CrMo с улучшением, для экспорта возможны StE355/StE420, 34CrMo4, 34CrNiMo6, 30CrNiMo8), вильчатые щёки — сварная конструкция из высокопрочного стального листа Q355B/S355, ручьи шкивов подвергаются поверхностной закалке; крюк проходит проверочное испытание статическим растяжением при двукратной номинальной нагрузке и поштучную магнитопорошковую дефектоскопию, все сборки предварительно монтируются на заводе и поставляются после удовлетворительной проверки прокручиванием и поворотом, прилагается сертификат материала EN 10204 3.1/3.2 и отчёт о неразрушающем контроле.
1.Комплексная индивидуализация по всем параметрам: число шкивов 2–12, кратность 2–12, тип и размеры шкивов, тип и номер крюка, класс материала, марка подшипников, общие габариты и присоединительные интерфейсы — всё подбирается под условия эксплуатации.
2.Три модели сотрудничества: изготовление по чертежам, обмер по образцу, проектирование по потребности — есть чертёж — делаем по чертежу, есть образец — обмеряем по образцу, есть потребность — проектируем сами, проектирование и изготовление «под ключ».
3.Стандартизованная методика проектирования: выбор по матрице нагрузок DIN 15400, поэлементная проверка кратности полиспаста, ресурса подшипников L10, прочности тела крюка и траверсы, конечно-элементный анализ ключевых конструкций, поставка расчётных материалов и полного комплекта чертежей.
4.Специализация на особых условиях эксплуатации: низкие температуры до -40 °C, высокие температуры в металлургии, антикоррозионное исполнение для офшорной индустрии, сверхбольшая грузоподъёмность, высокий класс режима работы и импортозамещение оборудования — все эти задачи мы готовы выполнить.
