Заготовка двурогого крюка DIN 15402B

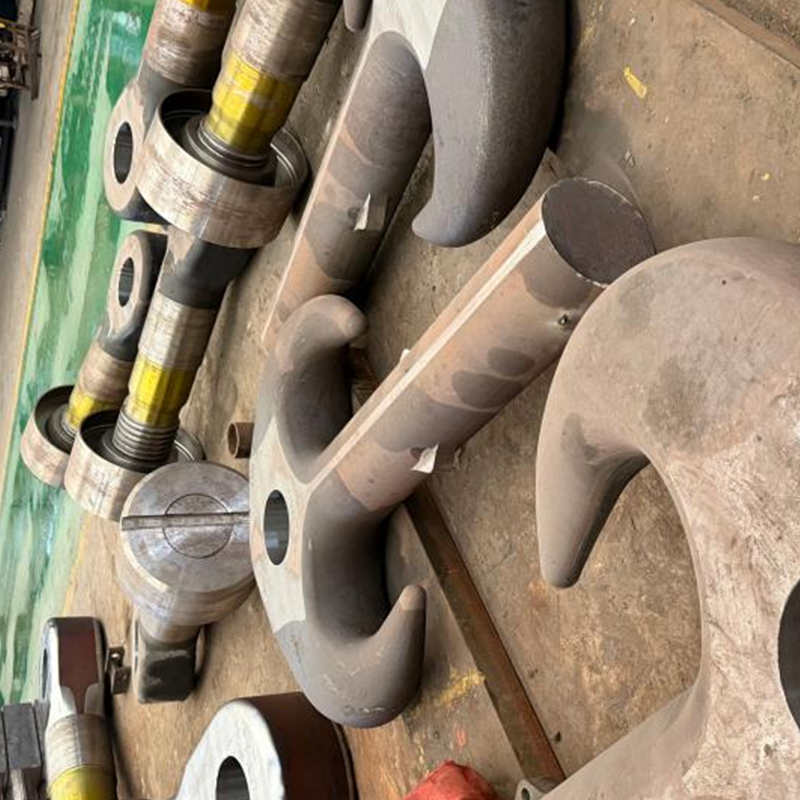

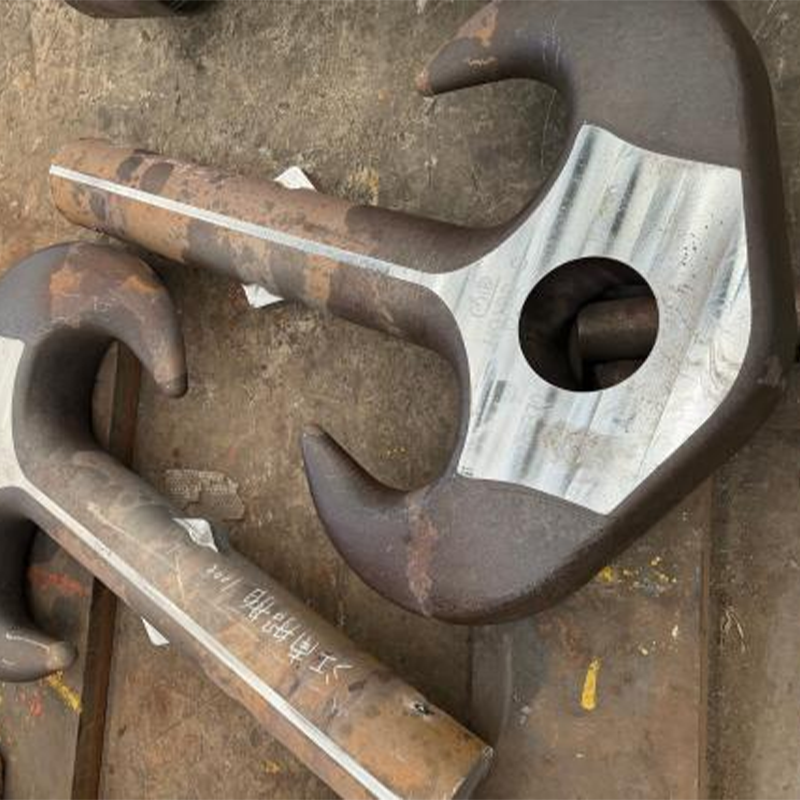

Заготовка двурогого крюка (Ramshorn Hook Blank) — это полуфабрикат-поковка двурогого крюка (крюка «бараний рог») перед механической обработкой: специальная стальная заготовка для крюка после нагрева целиком формуется горячей ковкой; два симметричных зева, прямой хвостовик и опорный бурт хвостовика уже откованы заодно, но поверхность сохраняет кованую черную корку, на всех участках оставлены припуски на механическую обработку — трапецеидальная и круглая резьба хвостовика еще не нарезана, зев и полость крюка еще не окончательно обработаны.
Описание
маркер
Заготовка двурогого крюка (Ramshorn Hook Blank) — это полуфабрикат-поковка двурогого крюка (крюка «бараний рог») перед механической обработкой: специальная стальная заготовка для крюка после нагрева целиком формуется горячей ковкой; два симметричных зева, прямой хвостовик и опорный бурт хвостовика уже откованы заодно, но поверхность сохраняет кованую черную корку, на всех участках оставлены припуски на механическую обработку — трапецеидальная и круглая резьба хвостовика еще не нарезана, зев и полость крюка еще не окончательно обработаны. Заготовка поставляется после нормализации или улучшения; крюковым заводом или организацией-потребителем она подвергается окончательной механической обработке до готового двурогого крюка с прямым хвостовиком по DIN 15402-2, затем комплектуется крюковой гайкой, упорным подшипником, траверсой крюковой подвески и блоками полиспаста, образуя тяжелую крюковую подвеску.
Двурогий крюк (Ramshorn Hook) имеет два симметричных зева: при подъеме две ветви стропа заводятся соответственно в два зева, нагрузка распределяется симметрично, хвостовик в основном воспринимает только осевое растяжение и не воспринимает внецентренный изгибающий момент, как у однорогого крюка, ветви стропа не сдавливают друг друга, износ мал; в таких крупнотоннажных условиях, как металлургические ковши, порты и судостроение, двурогий крюк по сравнению с однорогим той же грузоподъемности обеспечивает меньшую высоту крюковой подвески, меньшую собственную массу и более плавную работу. Ковка — первая и самая основная операция для безопасности крюка: цельная ковка обеспечивает непрерывное симметричное распределение волокон металла по контуру тела крюка, плотное зерно, ударную стойкость и усталостную прочность; стандарт предписывает обязательное изготовление крюков цельной горячей ковкой/штамповкой, категорически запрещается вырезка из стального листа, гибка из профильного проката и сварка/подварка.
Заготовки двурогих крюков нашей компании полностью производятся по типу MMD (штампованные, с опорным буртом, соответствующие DIN 15402B), по стандартам DIN 15402B, DIN 15400 и DIN 15404-1: стандартные номера крюков 2,5–250 (диаметр хвостовика 42–375 мм, базовая грузоподъемность 12,5–500 т и выше), пять классов прочности M/P/S/T/V, материалы включают мелкозернистые стали StE285/StE355/StE420/StE500 и улучшаемые стали 34CrMo4, 34CrNiMo6/34CrNiMo4, 30CrNiMo8; нестандартные крюки сверхбольшой грузоподъемности изготавливаются на заказ свободной ковкой и охватывают диапазон грузоподъемности 2,5–5000 т. Заготовки могут поставляться в черном кованом состоянии, в мягком состоянии после нормализации/отжига или в улучшенном состоянии; также возможно по заказу клиента выполнить окончательную механическую обработку до готового двурогого крюка и провести проверочные испытания, с приложением сертификата материала EN 10204 3.1/3.2 и прослеживаемостью по номеру плавки и партии.

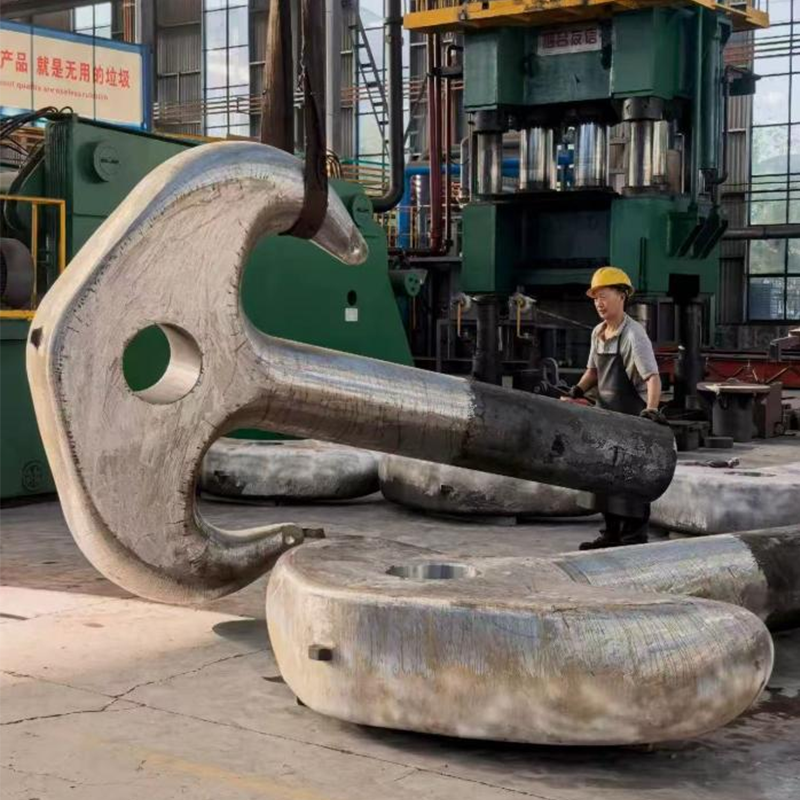

1.Цельная ковка, непрерывность волокон: цельная заготовка формуется горячей ковкой, степень укова ≥3:1, два зева, хвостовик и опорный бурт отковываются за одну операцию нагрева, волокна металла непрерывны и симметричны по контуру тела крюка, резка, гибка и сварка запрещены.
2.MMD, штампованный с опорным буртом: горячая штамповка, опорный бурт формуется заодно, соответствует типу крюка DIN 15402B; контур хорошо заполнен, припуски малы, точность высокая, все двурогие крюки нашей компании выпускаются этого типа.
3.Соответствие двум системам стандартов, полный диапазон классов: GB/T 10051.6 и DIN 15402-1/15400, стандарты ГОСТ параллельно; пять классов прочности M/P/S/T/V, номера крюков 2,5–250 поставляются серийно.
4.Гибкая поставка заготовок/готовой продукции: на выбор черная кованая заготовка, мягкое состояние, улучшенное состояние или окончательно обработанная готовая продукция; зарубежные крюковые заводы покупают заготовки и обрабатывают их самостоятельно — оптимальное сочетание стоимости и сроков поставки; изготовление нестандартных крюков грузоподъемностью до 5000 т.
