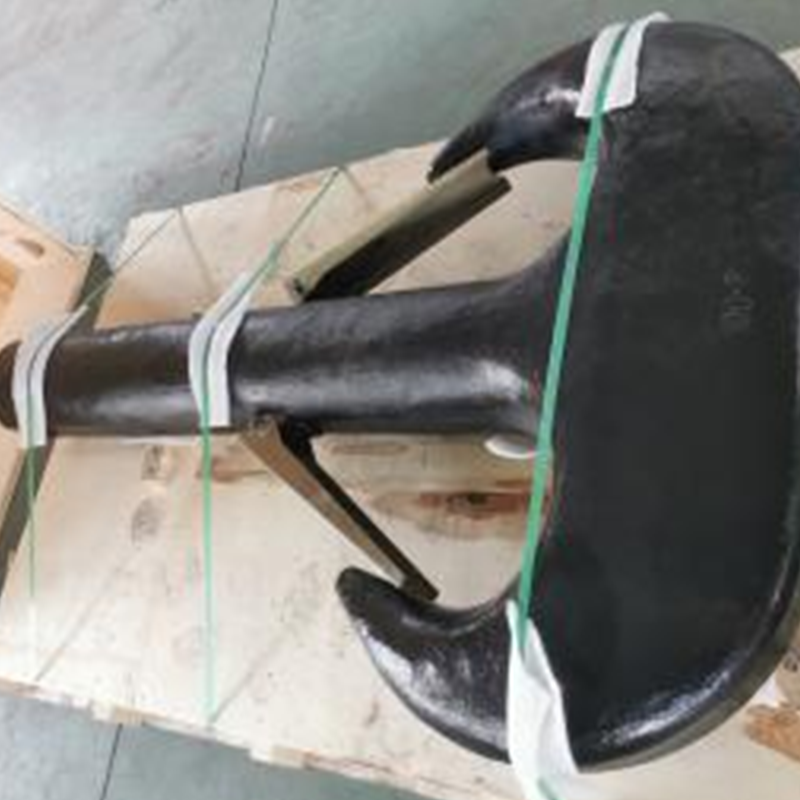

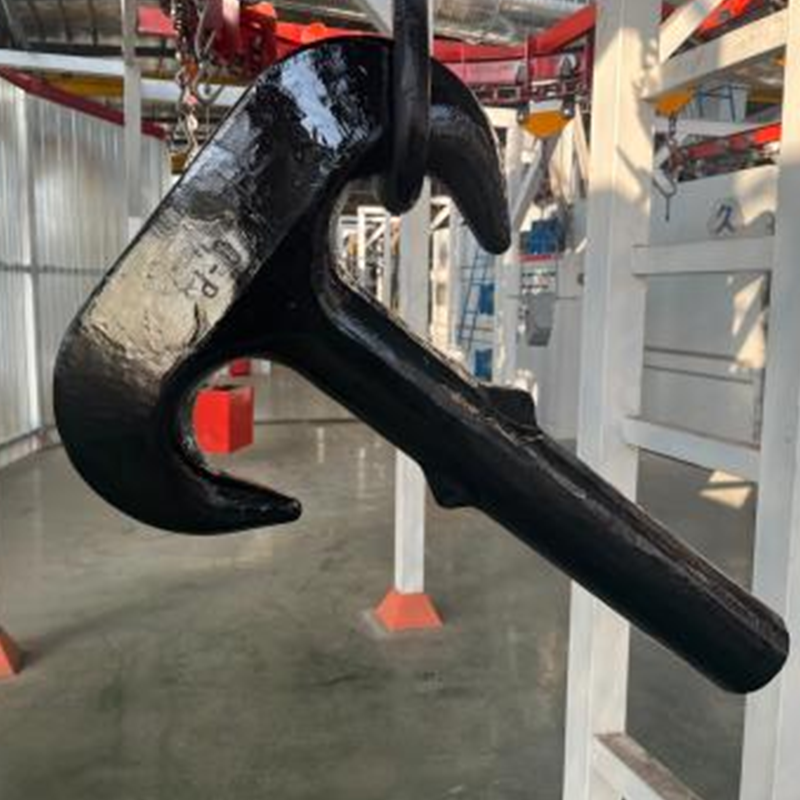

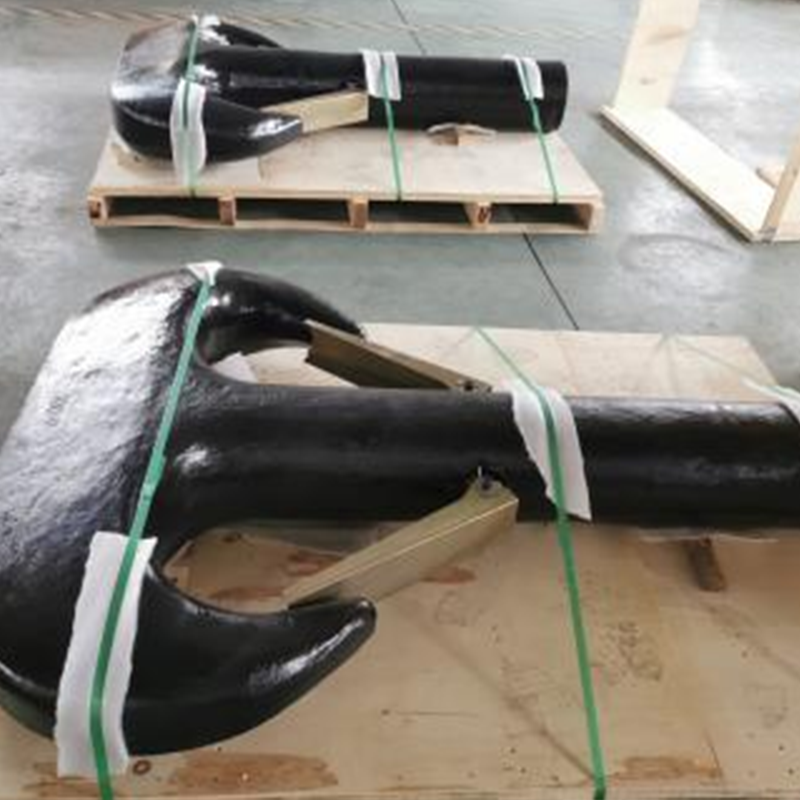

Заготовка двурогого крюка DIN 15402
Двурогий крюк (Ramshorn Hook, также называемый двурогим крюком с прямым хвостовиком, крюком «бараний рог») — это кованый крюк с двумя симметричными зевами: цельная специальная стальная заготовка для крюка после нагрева целиком формуется горячей ковкой, нижняя часть тела крюка выполнена в виде двух симметричных зевов — левого и правого, верхняя — прямой хвостовик, который через крюковую гайку и упорный подшипник соединяется с траверсой крюковой подвески/блоками полиспаста, образуя тяжелую крюковую подвеску.
Описание
маркер
Двурогий крюк (Ramshorn Hook, также называемый двурогим крюком с прямым хвостовиком, крюком «бараний рог») — это кованый крюк с двумя симметричными зевами: цельная специальная стальная заготовка для крюка после нагрева целиком формуется горячей ковкой, нижняя часть тела крюка выполнена в виде двух симметричных зевов — левого и правого, верхняя — прямой хвостовик, который через крюковую гайку и упорный подшипник соединяется с траверсой крюковой подвески/блоками полиспаста, образуя тяжелую крюковую подвеску. При подъеме две ветви стропа заводятся соответственно в два зева, нагрузка распределяется симметрично — хвостовик в основном воспринимает только осевое растяжение и не воспринимает внецентренный изгибающий момент, как у однорогого крюка, ветви стропа в зевах не сдавливают друг друга, нагружены равномерно, износ мал; поэтому на кранах большой грузоподъемности двурогий крюк по сравнению с однорогим той же грузоподъемности обеспечивает меньшую высоту крюковой подвески, меньшую собственную массу и более плавную работу.
Двурогие крюки соответствуют DIN 15402-1:1982 и DIN 15402-2:1983; материалы, механические свойства и грузоподъемность — по DIN 15400.
Двурогие крюки нашей компании поставляются в исполнении MMD (штампованные, с опорным буртом, соответствующие DIN 15402): стандартные номера крюков 2,5–250 (диаметр хвостовика 42–375 мм, базовая грузоподъемность 12,5–500 т и выше), пять классов прочности M/P/S/T/V, материалы включают мелкозернистые стали StE285/StE355/StE420/StE500 и улучшаемые стали 34CrMo4, 34CrNiMo6/34CrNiMo4, 30CrNiMo8; нестандартные крюки сверхбольшой грузоподъемности изготавливаются на заказ свободной ковкой и охватывают диапазон 2,5–5000 т. Поставляются как готовые двурогие крюки после окончательной обработки (обработанные зевы, трапецеидальная и круглая резьба, проверочные испытания, черное покрытие — в полном комплекте), так и черные кованые заготовки MMD или улучшенные заготовки для самостоятельной обработки зарубежными крюковыми заводами; прилагается сертификат материала EN 10204 3.1/3.2 и прослеживаемость по номеру плавки и партии.
1.Симметричные двурогие зевы, более выгодное распределение нагрузки: две ветви стропа заводятся раздельно в два зева, нагрузка симметрична, хвостовик работает только на растяжение, а не на изгиб; при большой грузоподъемности крюковая подвеска ниже, легче и устойчивее, срок службы стропа увеличивается.
2.MMD, горячештампованный с опорным буртом: цельная горячая штамповка, опорный бурт хвостовика отковывается заодно, соответствует DIN 15402; контур хорошо заполнен, размеры точные, припуски на обработку умеренные, все двурогие крюки нашей компании выпускаются этого типа.
3.Соответствие двум системам стандартов, полный диапазон классов: GB/T 10051.7/.6 и DIN 15402/15402B, DIN 15400 параллельно; пять классов прочности M/P/S/T/V, номера крюков 2,5–250 поставляются серийно.
4.Гибкая поставка готовой продукции/заготовок: на выбор окончательно обработанная готовая продукция (включая проверочные испытания при двукратной номинальной нагрузке и окраску) или черные/улучшенные заготовки; гайки, траверсы крюковой подвески, подшипники, блоки полиспаста могут поставляться комплектно; возможно изготовление нестандартных крюков грузоподъемностью до 5000 т.
связаться с нами
