Однорогий крюк в сборе

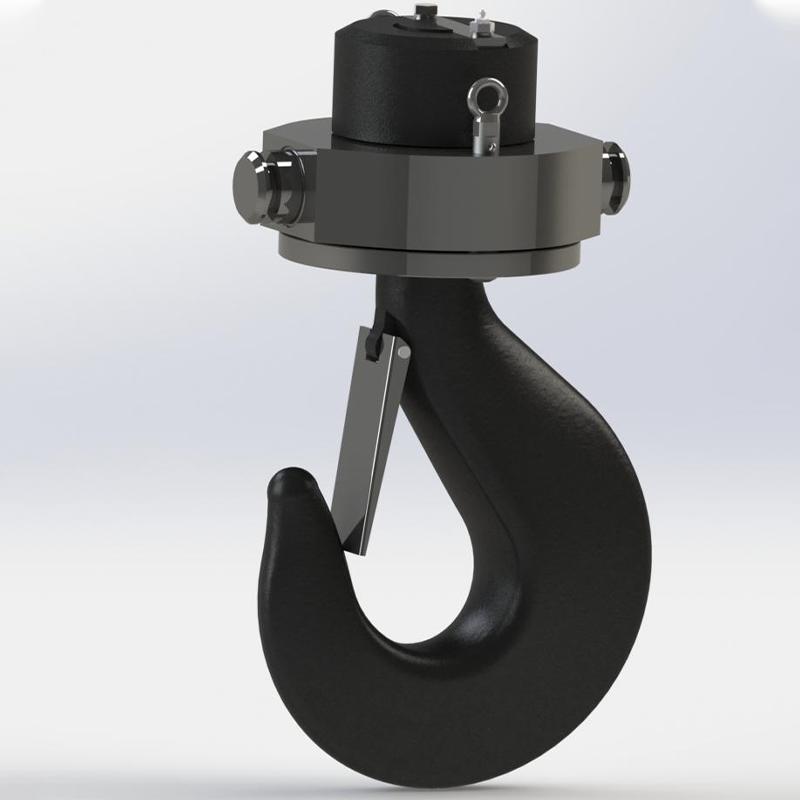

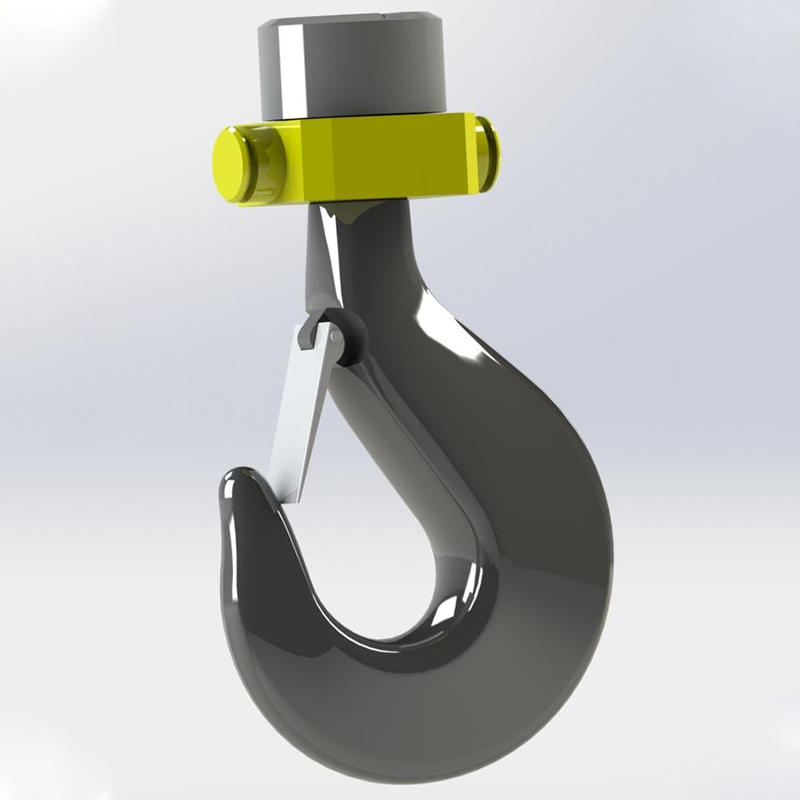

Однорогий крюк в сборе (Single Hook Assembly, также называемая крюком с гайкой и траверсой, траверсной сборкой крюка) — это ключевое грузозахватное подвесное устройство подъёмного механизма крана: хвостовик готового однорогого крюка с прямым хвостовиком проходит через центральное отверстие траверсы крюковой подвески (crosshead), крюковая гайка навинчивается и затягивается на конце хвостовика, между гайкой и траверсой установлен упорный подшипник — нагрузка передаётся через зев крюка, хвостовик, гайку, упорный подшипник на траверсу, а затем от обоих концов траверсы — на проушины крана, вильчатые щёки или балансирную балку.
Описание
маркер
Однорогий крюк в сборе (Single Hook Assembly, также называемая крюком с гайкой и траверсой, траверсной сборкой крюка) — это ключевое грузозахватное подвесное устройство подъёмного механизма крана: хвостовик готового однорогого крюка с прямым хвостовиком проходит через центральное отверстие траверсы крюковой подвески (crosshead), крюковая гайка навинчивается и затягивается на конце хвостовика, между гайкой и траверсой установлен упорный подшипник — нагрузка передаётся через зев крюка, хвостовик, гайку, упорный подшипник на траверсу, а затем от обоих концов траверсы — на проушины крана, вильчатые щёки или балансирную балку; упорный подшипник позволяет крюку в порожнем состоянии свободно поворачиваться вокруг вертикальной оси, что облегчает навешивание и центрирование стропа.
Объём поставки данного комплекта: «крюк + крюковая гайка + траверса крюковой подвески», а также в комплекте упорный подшипник, стопорная пластина и предохранительный язычок зева: трапецеидальная и круглая резьба крюка и гайки обрабатывается в паре при производстве и проверяется свинчиванием; сборка предварительно монтируется на заводе и поставляется после удовлетворительной проверки вращением на поворотном стенде; на месте достаточно подвесить её к тали, грузоподъёмной балке или точке подвеса основного механизма — и можно использовать. Отличие от полной крюковой подвески (нижнего блока полиспаста): данный комплект не включает блоки и ось блоков — в конструкции типа C с вильчатыми щёками уже предусмотрен монтажный интерфейс для установки блоков; при добавлении блоков, оси блоков и кожуха она становится полной крюковой подвеской по DIN 15408/15409/15410.
Проектирование и изготовление сборки выполняются по DIN 15411 (Подвески грузовых крюков для кранов); при этом однорогий крюк — по DIN 15401-2, траверса крюковой подвески — по DIN 15412, крюковая гайка — по DIN 15413, стопорная пластина — по DIN 15414, предохранительное замыкающее устройство — по GB/T 10051.12; механические свойства материалов и грузоподъёмность — по GB/T 10051.1 / DIN 15400. По конструкции траверсы и способу подвески делятся на три типа: тип A — траверса с гладкой осью, тип B — с подшипниковым корпусом и прижимной крышкой, тип C — с вильчатыми накладными щёками (см. изображения нашей компании), номера крюков 2,5–250, охват номинальной грузоподъёмности 1,6–500 т, изготовление нестандартных крюков на заказ — грузоподъёмностью до 5000 т.

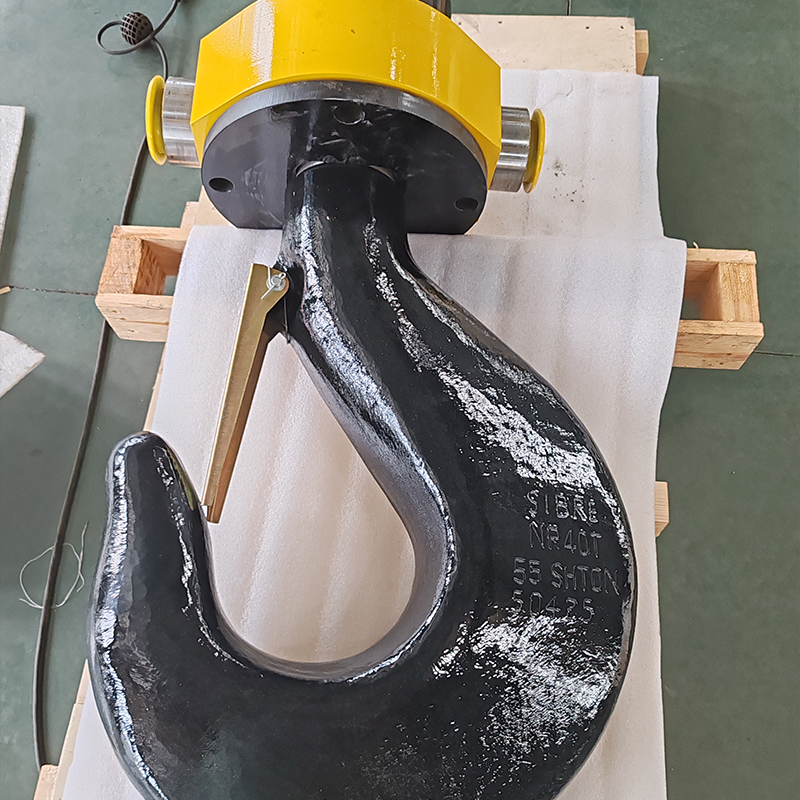

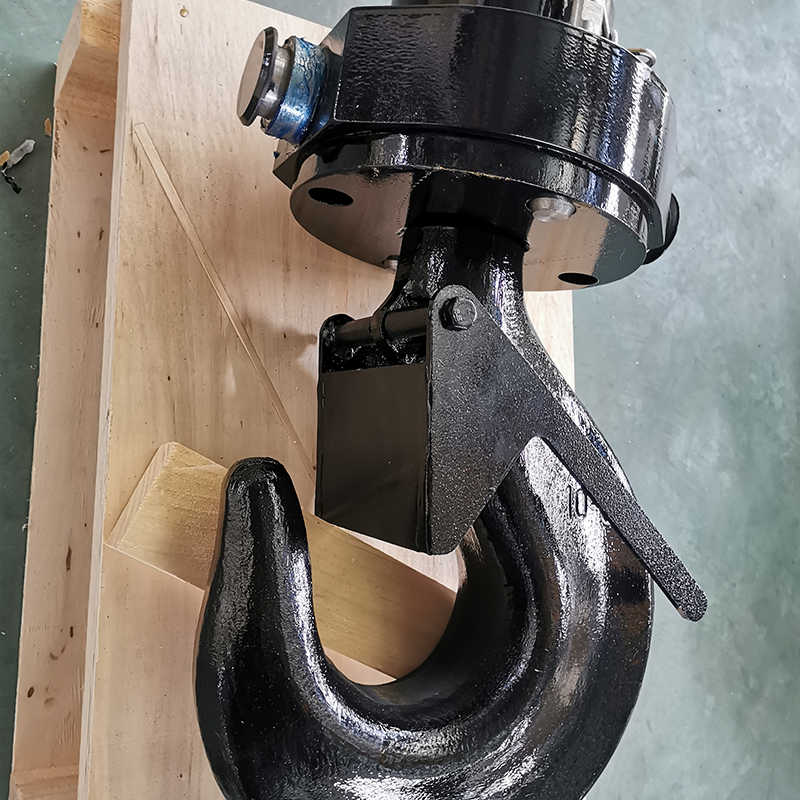

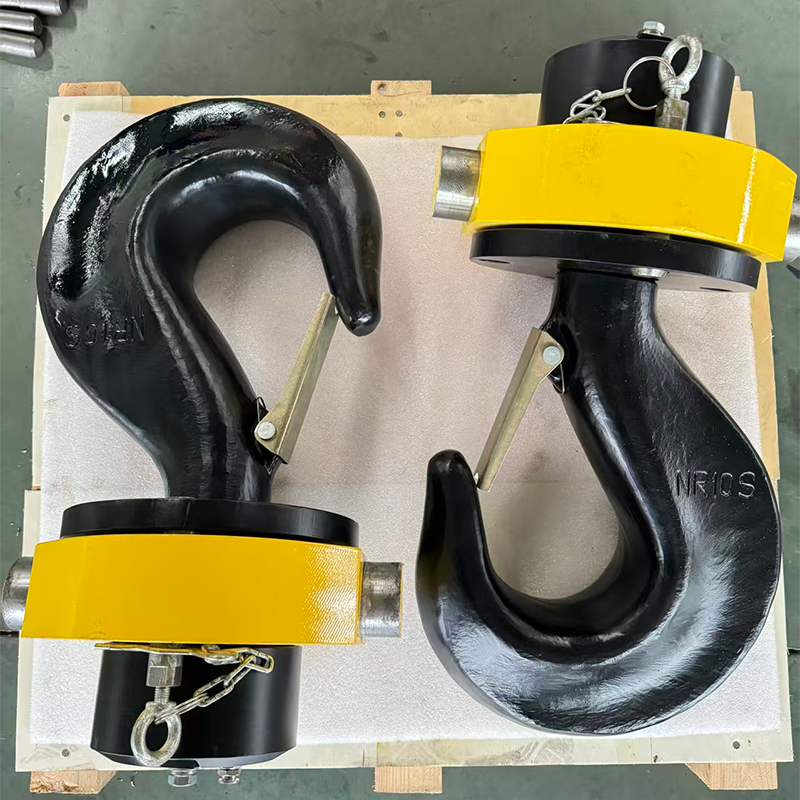

Сборки однорогого крюка нашей компании поставляются в виде комплектов: крюк, гайка и траверса изготавливаются из легированной конструкционной стали 35CrMo цельной ковкой с улучшением (для экспорта могут поставляться из мелкозернистой стали StE355/StE420 или улучшаемых сталей 34CrMo4, 34CrNiMo6, 30CrNiMo8), вильчатые щёки — из Q355B; крюк проходит проверочное испытание статическим растяжением при двукратной номинальной нагрузке и поштучную магнитопорошковую дефектоскопию; упорные подшипники подбираются по грузоподъёмности (3–10 т — упорные шариковые, свыше 20 т — упорные роликовые); готовое изделие с черным финишным лакокрасочным покрытием, предварительная сборка на заводе, прилагается сертификат материала EN 10204 3.1/3.2 и отчёт о неразрушающем контроле.
1.Комплектная предварительная сборка, готовность к применению по прибытии: крюк + гайка + упорный подшипник + траверса + стопорная пластина + язычок предварительно собираются и проверяются вращением на заводе, резьба обрабатывается в паре (контактная площадь резьбы ≥50%), на месте достаточно подвесить — и можно использовать.
2.Три типа конструкции, подбор в зависимости от крана: тип A с гладкой осью траверсы — самый простой и лёгкий; тип B с подшипниковым корпусом и прижимной крышкой — лучшая защита; тип C с вильчатыми накладными щёками — позволяет добавить блоки и собрать полную крюковую подвеску.
3.Система DIN 15411: сборка — по DIN 15411, крюк/траверса/гайка/стопорная пластина соответствуют DIN 15401/15412/15413/15414, две системы стандартов применяются параллельно, пригодно для экспортных поставок.
4.Высокая степень резервирования безопасности: упорный подшипник обеспечивает лёгкое вращение, стопорная пластина механически стопорит гайку, ограничительные планки траверсы предотвращают осевое смещение, пружинный язычок зева предотвращает соскакивание стропа; поштучная дефектоскопия и проверочное испытание при двукратной нагрузке на заводе.
