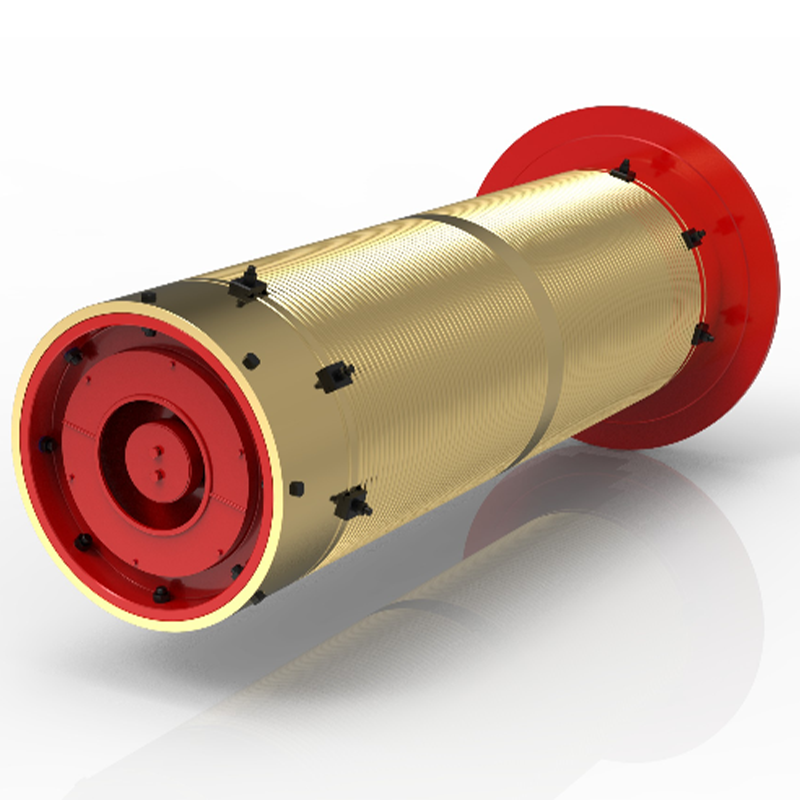

Канатный барабан
Барабанный узел — это ключевой несущий элемент механизма подъёма (и механизма изменения вылета) крана, непосредственно навивающий стальной канат и преобразующий вращательное движение в подъём и опускание груза. Крутящий момент, развиваемый электродвигателем, после снижения частоты вращения и увеличения крутящего момента редуктором передаётся через открытую зубчатую передачу или муфту барабана на барабан, приводя его во вращение.
Описание
маркер
Барабанный узел — это ключевой несущий элемент механизма подъёма (и механизма изменения вылета) крана, непосредственно навивающий стальной канат и преобразующий вращательное движение в подъём и опускание груза. Крутящий момент, развиваемый электродвигателем, после снижения частоты вращения и увеличения крутящего момента редуктором передаётся через открытую зубчатую передачу или муфту барабана на барабан, приводя его во вращение; стальной канат равномерно навивается или сматывается по ручьям и через полиспаст обеспечивает подъём и опускание крюка (грузозахватного органа). При отказе барабана возможны сход или запутывание каната, обрыв каната и даже падение груза, поэтому он является одним из элементов механизма подъёма с наивысшим классом безопасности.
Барабанный узел обычно состоит из следующих частей: корпус барабана (обечайка + нарезанные ручьи + реборды для удержания каната на концах), ступица и торцевые диски (фланцы), ось барабана (сквозная длинная ось или короткие полуоси по концам), корпуса подшипников, элементы приводного соединения (открытый большой зубчатый венец, или муфта барабана типа WJ/WJA/WZL/DC, или интерфейс встроенного планетарного редуктора), устройство крепления стального каната (прижимная планка по GB/T 5975 или клин). По технологии изготовления барабаны делятся на чугунные, литые стальные, сварные стальные и изготовленные из бесшовной трубы; в современных кранах и на экспортном рынке преобладают сварные стальные барабаны — вальцовка стального листа, сварка под флюсом, снятие напряжений после сварки, нарезка ручьёв на станке с ЧПУ; большой диапазон диаметров, короткий производственный цикл, хорошая вязкость, возможность дефектоскопии и прослеживаемости.

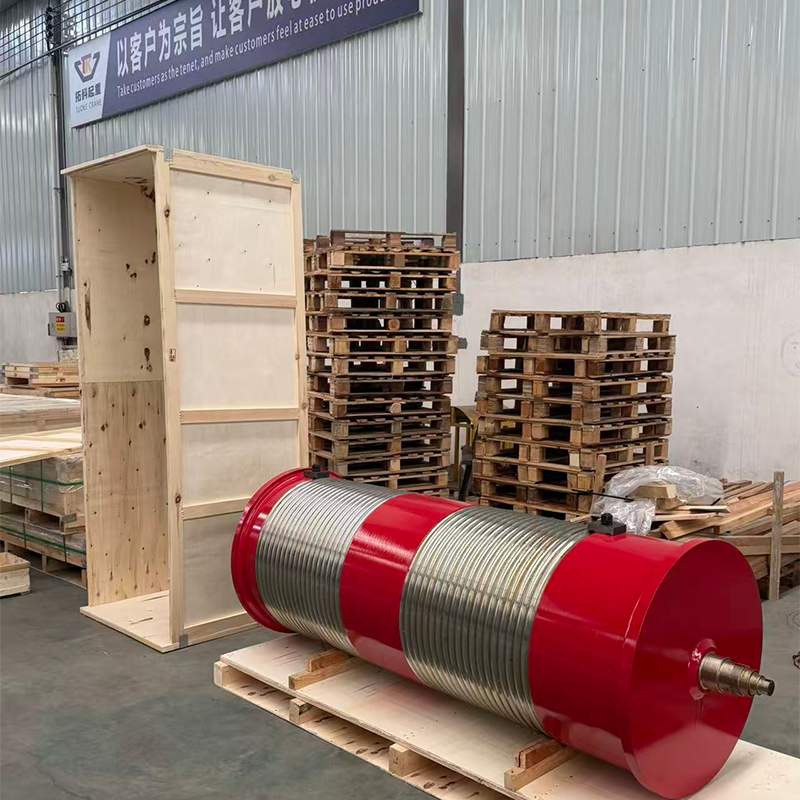

Наша компания производит сварные стальные барабанные узлы и барабанные узлы с многослойной навивкой и ручьями Lebus в соответствии с JB/T 9006-2013 «Краны. Барабаны», JB/T 10222 «Барабаны для электрических талей» и может поставлять их комплектно с муфтами барабана типа WJ/WJA/WZL/DC. Обечайка изготавливается из стального листа Q235B/Q345B/Q355B (для экспорта возможен вариант из стали по EN 10025 S235/S355), ручьи обрабатываются на станке с ЧПУ, поверхность ручьёв при тяжёлых режимах работы подвергается индукционной закалке HB300–380, сварные швы подвергаются 100%-му неразрушающему контролю, после сварки выполняется снятие напряжений; каждая единица перед отправкой проходит статическую балансировку и пробное вращение без нагрузки; возможно изготовление по чертежам и образцам с предоставлением маркировки CE, сертификата материала EN 10204 и результатов независимой инспекции SGS, CCS, ABS, DNV, BV и др.
1.Сварная конструкция, высокая прочность и вязкость: стальной лист Q345B имеет предел прочности при растяжении ≥470 МПа, удлинение ≥21%; швы, выполненные сваркой под флюсом, подвергаются 100%-му неразрушающему контролю, после сварки выполняется отжиг для снятия напряжений; обладает ударной стойкостью и усталостной прочностью.
2.Точные ручьи, закалка поверхности ручьёв: правые и левые винтовые канавки нарезаются на станке с ЧПУ, допуск шага ручьёв ±0,5 мм; индукционная закалка HB300–380, глубина закалённого слоя ≥2 мм; срок службы ручьёв увеличивается в 3–5 раз, срок службы стального каната увеличивается примерно на 40%.
3.Полный охват стандартов: JB/T 9006, JB/T 10222, GB/T 3811, GB 6067.1 и ISO 4308-1, FEM 1.001, DIN, CMAA — соответствие двум системам стандартов; отношение D/d подбирается в зависимости от режима работы механизма M3–M8.
4.Комплектная поставка: корпус барабана + короткие полуоси/корпуса подшипников + муфта барабана (или большой зубчатый венец) + прижимные планки поставляются комплектно, непосредственно для комплектации крана или в качестве зарубежных запасных частей; ручьи Lebus, разъёмные ручьевые втулки могут изготавливаться на заказ.
