Заготовка однорогого крюка

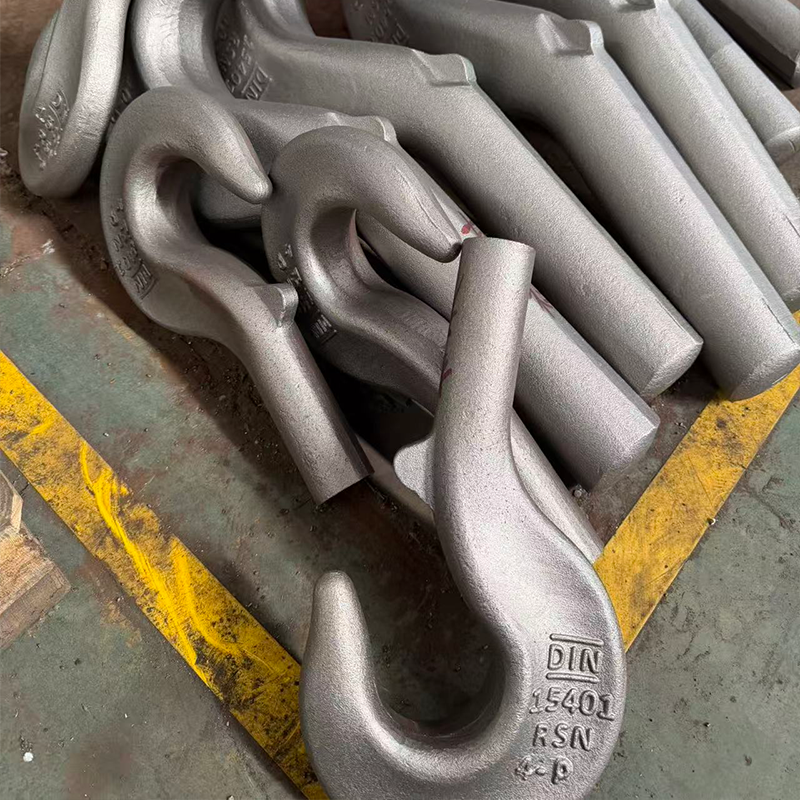

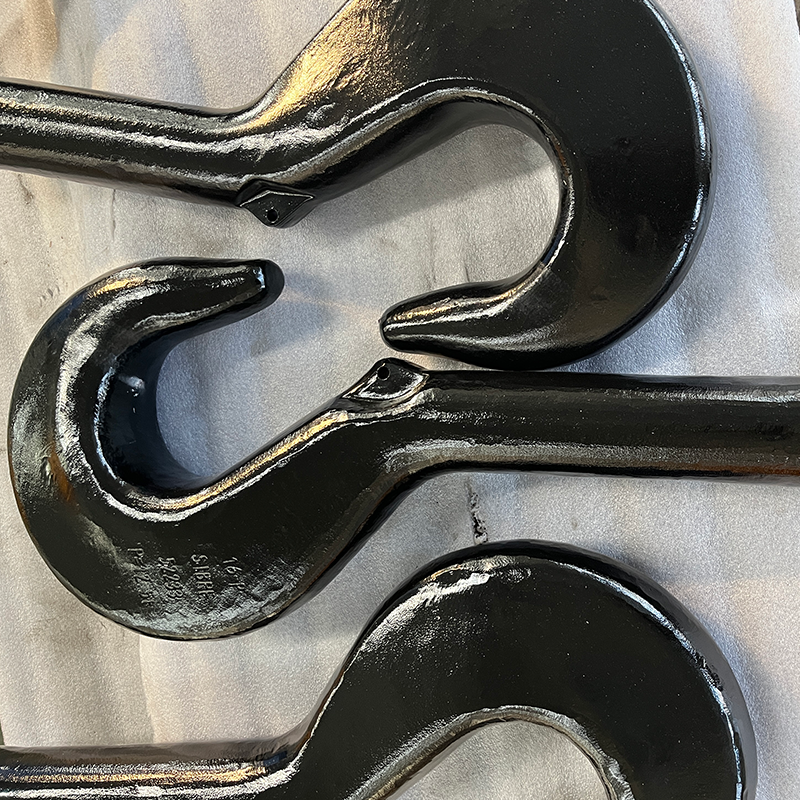

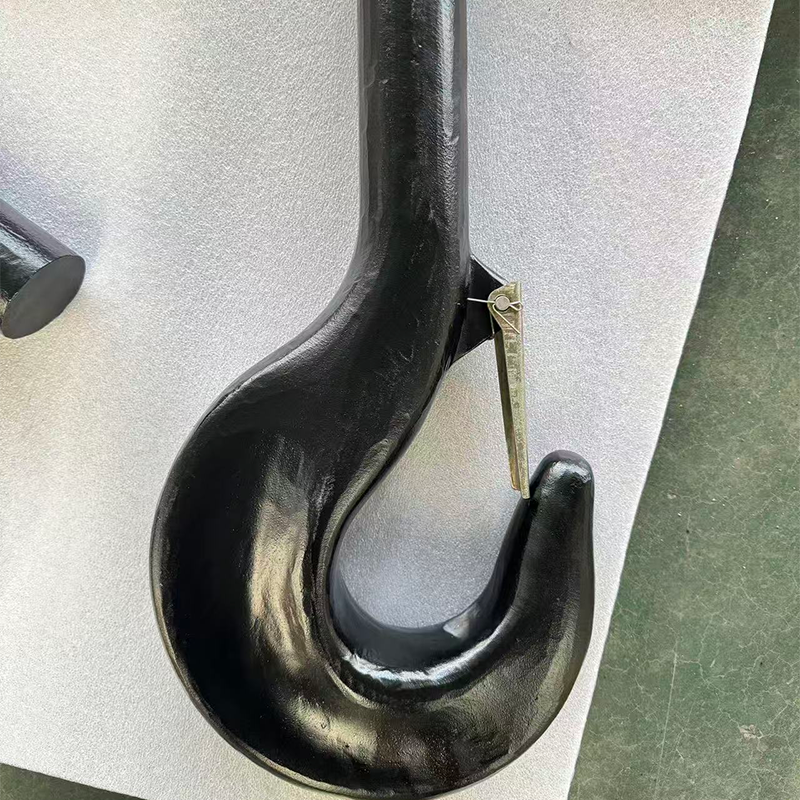

Заготовка однорогого крюка (Hook Blank) — это полуфабрикат кованого крюка перед механической обработкой: специальная стальная заготовка для крюка после нагрева целиком формуется горячей ковкой; контур тела крюка, зев и хвостовик уже откованы, но поверхность сохраняет кованую черную корку, на всех участках оставлены припуски на механическую обработку, трапецеидальная круглая резьба хвостовика еще не нарезана, зев крюка еще не окончательно обработан.
Описание
маркер
Заготовка однорогого крюка (Hook Blank) — это полуфабрикат кованого крюка перед механической обработкой: специальная стальная заготовка для крюка после нагрева целиком формуется горячей ковкой; контур тела крюка, зев и хвостовик уже откованы, но поверхность сохраняет кованую черную корку, на всех участках оставлены припуски на механическую обработку, трапецеидальная круглая резьба хвостовика еще не нарезана, зев крюка еще не окончательно обработан. Заготовка поставляется после нормализации или улучшения; крюковый завод или эксплуатирующая организация выполняет окончательную механическую обработку до готового однорогого крюка с прямым хвостовиком по DIN 15401-2, затем он комплектуется крюковой гайкой, упорным подшипником, блоками полиспаста и траверсой, образуя крюковую подвеску.
Ковка — первая и самая основная операция для безопасности крюка: цельная ковка обеспечивает непрерывное распределение волокон металла по контуру тела крюка, плотное зерно, ударную стойкость и усталостную прочность; стандарт предписывает обязательное изготовление крюков цельной горячей ковкой/штамповкой, категорически запрещается вырезка из стального листа и сварка/подварка. Заготовки однорогих крюков с прямым хвостовиком по способу ковки и конструкции делятся на четыре типа — штампованные типа MM/MMD (номера крюков 006～40) и свободно кованые типа MY/MYD (номера крюков 10～250); наличие «D» означает, что в верхней части хвостовика откован опорный выступ.
Наша компания производит заготовки однорогих крюков с прямым хвостовиком по системе DIN 15400, DIN 15401-1, ГОСТ 6627: стандартные номера крюков 2,5～250 (диаметр хвостовика 42～375 мм, базовая грузоподъемность 12,5～500 т и выше), пять классов прочности M/P/S/T/V, материалы охватывают мелкозернистые стали StE285/StE355/StE420/StE500 и улучшаемые стали 34CrMo4, 34CrNiMo6/34CrNiMo4, 30CrNiMo8; нестандартные свободно кованые крюки сверхбольшой грузоподъемности на заказ охватывают грузоподъемность 2,5～5000 т. Заготовки могут поставляться в черном кованом состоянии, в мягком состоянии после нормализации/отжига или в улучшенном состоянии; также возможно по заказу клиента выполнить окончательную механическую обработку до готового однорогого крюка и провести подтверждающие испытания, с приложением сертификата материала EN 10204 3.1/3.2 и прослеживаемостью по номеру плавки и партии.
1.Цельная ковка, непрерывность волокон: цельная заготовка формуется горячей ковкой, степень укова ≥3:1, волокна металла непрерывны по контуру тела крюка, резка и сварка запрещены — коренная гарантия безопасности крюка.
2.Двойные стандарты, полный диапазон классов: GB/T 10051.4 и DIN 15401/15400, ГОСТ 6627 параллельно; пять классов прочности M/P/S/T/V, номера крюков 2,5～250 поставляются серийно.
3.Гибкая поставка заготовок/готовой продукции: на выбор черная кованая заготовка, мягкое состояние, улучшенное состояние или окончательно обработанное готовое изделие; крюковые заводы покупают заготовки и обрабатывают их самостоятельно — оптимальные затраты и сроки поставки.
4.Изготовление на заказ сверхбольшой грузоподъемности: свободная ковка крупных стальных слитков с многократным нагревом, нестандартные изделия охватывают 2,5～5000 т, удовлетворяют потребности металлургии, портов, морской инженерии и атомной энергетики в сверхбольших крюках.
