Однорогий крюк с гайкой
«Крюк с гайкой» (Hook with Nut, в каталогах DIN — механически обработанный крюк с хвостовиком, укомплектованный гайкой) — это общепринятая в отрасли форма поставки готовой продукции: окончательно обработанный готовый однорогий крюк с прямым хвостовиком поставляется в комплекте с крюковой гайкой, стопорной пластиной (элементом стопорения) и предохранительным язычком — трапецеидальная и круглая резьба крюка и гайки обрабатывается в паре при производстве и проверяется свинчиванием.
Описание
маркер

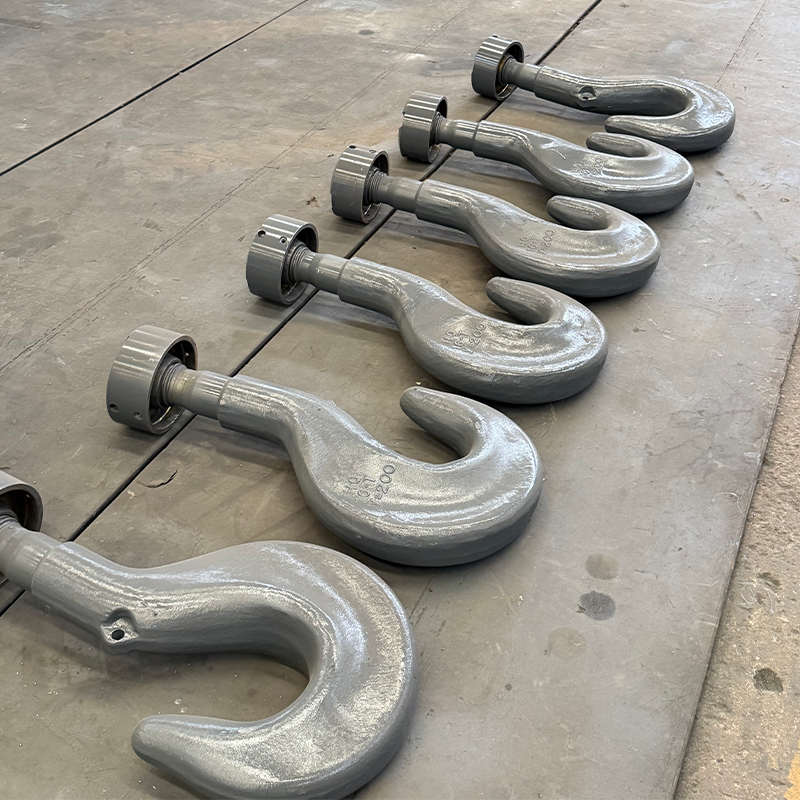

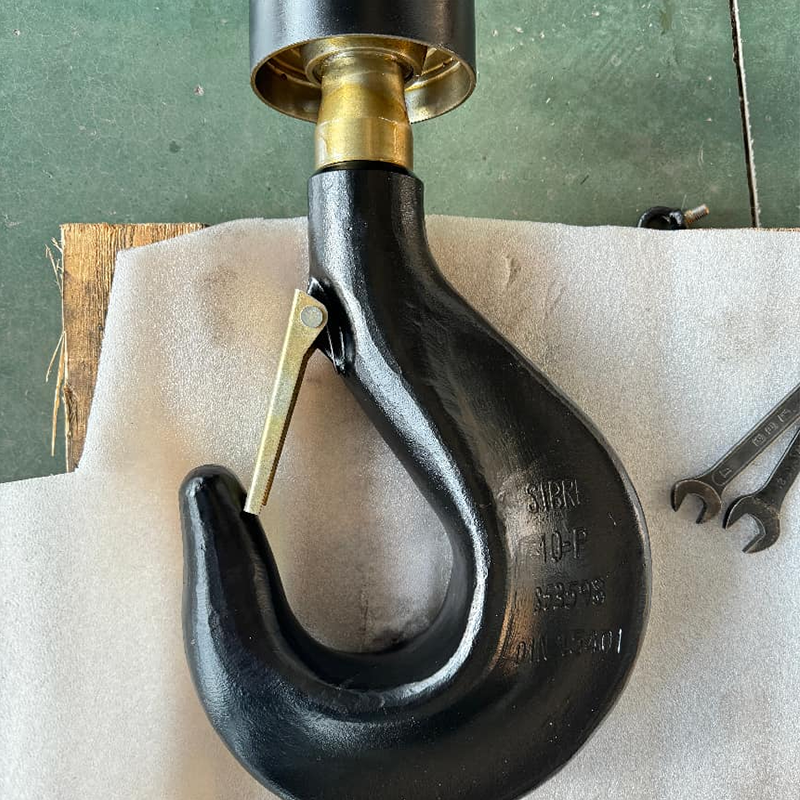

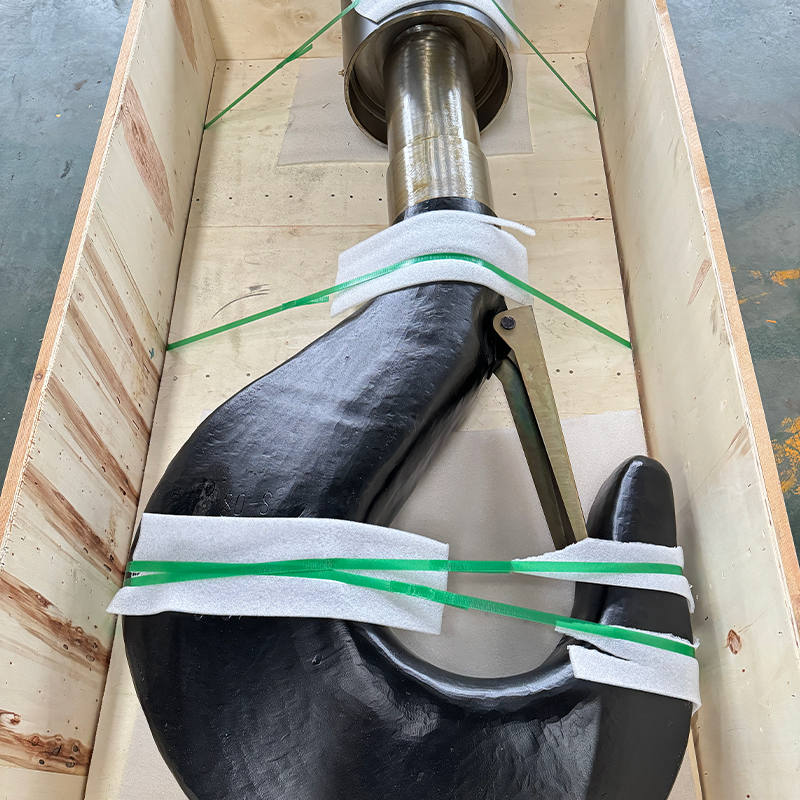

«Крюк с гайкой» (Hook with Nut, в каталогах DIN — механически обработанный крюк с хвостовиком, укомплектованный гайкой) — это общепринятая в отрасли форма поставки готовой продукции: окончательно обработанный готовый однорогий крюк с прямым хвостовиком поставляется в комплекте с крюковой гайкой, стопорной пластиной (элементом стопорения) и предохранительным язычком — трапецеидальная и круглая резьба крюка и гайки обрабатывается в паре при производстве и проверяется свинчиванием; на месте достаточно вставить хвостовик в траверсу, навернуть и затянуть гайку, зафиксировать стопорную пластину — и изделие готово к эксплуатации, без самостоятельного подбора деталей.
Готовый однорогий крюк с прямым хвостовиком изготавливается по DIN 15401-2:1983, заготовка — по DIN 15401-1:1982; крюковая гайка — по DIN 15413:1983, стопорная пластина гайки — по DIN 15414:1983; материалы, механические свойства и грузоподъемность — по GB/T 10051.1 / DIN 15400. Стандартные номера крюков 006–250 (диаметр хвостовика 14–375 мм).
Наша компания поставляет однорогие крюки с прямым хвостовиком комплектно в виде «крюк с гайкой»: готовый крюк проходит улучшение, окончательную механическую обработку, проверочное испытание при двукратной номинальной нагрузке и поштучную магнитопорошковую дефектоскопию; комплектуется крюковой гайкой типа C (плоская опорная поверхность + паз под стопорную пластину в верхней части), стопорной пластиной по GB/T 10051.11 с крепежным винтом и пружинным предохранительным язычком; поставляется с черным финишным покрытием; пять классов прочности M/P/S/T/V, материалы включают мелкозернистые стали StE285/StE355/StE420/StE500 и улучшаемые стали 34CrMo4, 34CrNiMo6, 30CrNiMo8; нестандартные крюки сверхбольшой грузоподъемности, изготавливаемые свободной ковкой на заказ, охватывают диапазон грузоподъемности 2,5–5000 т. Для однорогих и двурогих крюков одного номера резьба хвостовика одинакова, гайки и стопорные пластины унифицированы и взаимозаменяемы. Также возможно отдельно поставлять заготовки/готовые крюки или запасные части: гайки и стопорные пластины; прилагается сертификат материала EN 10204 3.1/3.2 и прослеживаемость по номеру плавки и партии.
1.Комплектная поставка, готовность к монтажу и эксплуатации: готовый крюк + крюковая гайка + стопорная пластина + предохранительный язычок поставляются полным комплектом; резьба обработана в паре, проверена свинчиванием; на месте достаточно вставить хвостовик в траверсу и затянуть гайку — изделие готово к эксплуатации.
2.Соответствие двум системам стандартов, полный диапазон номеров крюков: GB/T 10051.5 и DIN 15401-2 параллельно; номера крюков 006–250 (диаметр хвостовика 14–375 мм), базовый ряд грузоподъемностью 0,5–500 т, изготовление нестандартных крюков грузоподъемностью до 5000 т.
3.Надежное стопорение: паз под стопорную пластину в верхней части гайки типа C + стопорная пластина по GB/T 10051.11 + крепежный винт обеспечивают механическое стопорение; гайка не проворачивается и не отвинчивается; пружинный язычок зева предотвращает сход стропа с крюка.
4.Поштучная проверка, дефектоскопия при выпуске: готовое изделие проходит проверочное испытание статическим растяжением при двукратной номинальной нагрузке (увеличение раскрытия зева ≤0,25%), поштучную магнитопорошковую дефектоскопию, а для крюков крупных номеров — дополнительно ультразвуковую дефектоскопию; гайки взаимозаменяемы для однорогих и двурогих крюков, что упрощает снабжение запасными частями.
